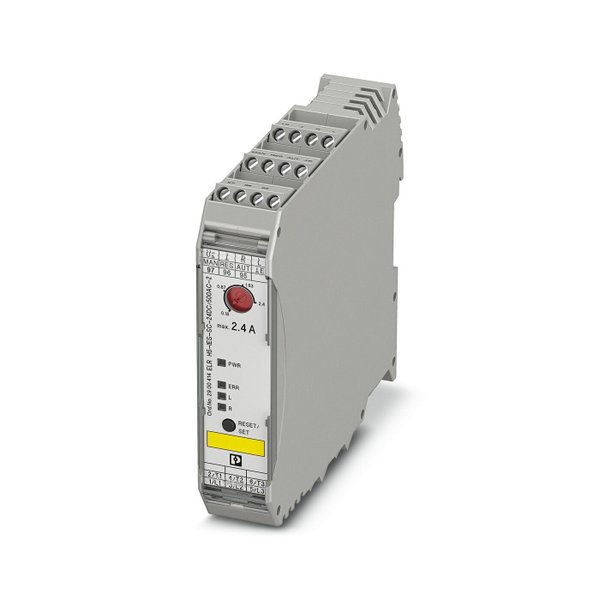

Acionador de motor híbrido para inversão de motores 3~ AC de até 500 V AC e corrente de saída de 2,4 A, com tensão de controle de 24 V DC,
desligamento por sobrecarga ajustável, função de parada de emergência até SIL 3 / PL e, e conexão a parafuso.
• 22,5 mm de largura
• Nível de segurança conforme IEC 61508-1: SIL 3, ISO 13849: PL e
• Economia de cabeamento
• Vida útil longa
• Economiza de espaço
• Ponte em loop trifásica
• Corrente ajustável para função bimetal
• Comutação com pouco desgaste
| Tipo de produto | Acionadores de motor híbridos |
| Família de produtos | CONTACTRON |
| Modo operacional | 100 % ED |
| Número de fases | 3 |
| Tipo do acionador de motor | Acionamento de motor com reversão |
| Potência de dissipação máxima com condição nominal | 2,2 W |
| Frequência de comutação | ≤ 2 Hz (de acordo com a carga) |
| Potência de dissipação máxima | 3,3 W |
| Potência mínima de dissipação | 1,1 W |
| Tipo de atribuição | 1 |
| Tensão de alimentação de comando do circuito de corrente nominal | 24 V DC |
| Faixa de tensão de alimentação de comando | 19,2 V DC ... 30 V DC |
| Corrente de alimentação de comando | 40 mA |
| Ligação de proteção | Proteção contra sobretensão Proteção contra inversão de polaridade |
| Tensão de isolamento nominal | 500 V |
| Tensão de teste | 6 kV |
| Categoria de sobretensão | III |
| Tensão de controle | 24 V DC |
| Faixa de tensão de acionamento | 19,2 V DC ... 30 V DC |
| Corrente de controle | 5 mA (Tipo de entrada 1) |
| Limiar de comutação | 9,6 V (Sinal "0") 19,2 V (Sinal "1") |
| Tensão nominal de operação | 500 V AC |
| Faixa de tensão operacional | 42 V AC ... 550 V AC |
| Corrente nominal de operação | 2,4 A (AC-51) e 2,4 A (AC-53a) |
| Frequência de rede | 50/60 Hz |
| Faixa de corrente de carga | 180 mA ... 2,4 A (vide derating) |
| Curva característica de disparo conforme IEC 60947-4-2 | Class 10A |
| Tempo de resfriamento | 20 min. (para Auto-Reset) |
| Corrente de fuga | 0 mA |
| Ligação de proteção | Proteção contra sobretensão |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 24 ... 14 |
| Torque de aperto | 0,5 Nm ... 0,6 Nm 5 lbf-in. ... 7 lbf-in. |
| Sinalização: Indicação de estado | LED amarelo |
| Indicação de tensão operacional | LED verde |
| Indicação de falha | LED vermelho |
| Grau de proteção | IP20 |
Medidas
| Largura | 22,5 mm |
| Altura | 107 mm |
| Profundidade | 114 mm |
