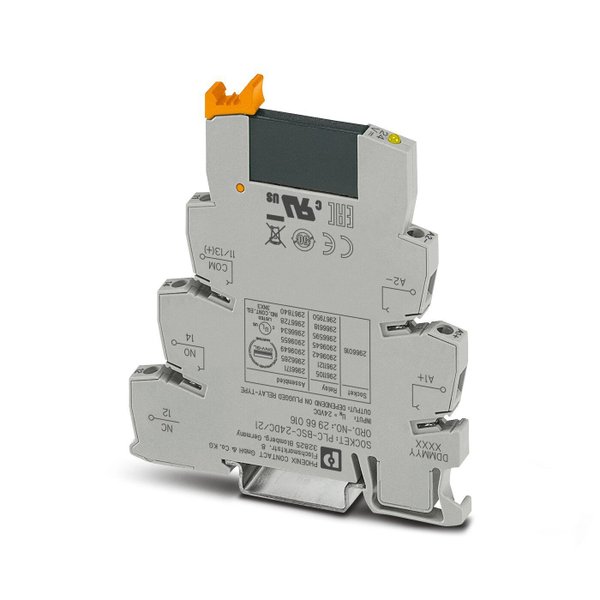

PLC-INTERFACE, composta por terminal básico PLC-BSC.../21 com conexão a parafuso e relé de estado sólido miniatura plugável, para montagem em trilho de fixação NS 35/7,5, 1 contato normalmente aberto, entrada: 24 V DC, saída: 3-33 V DC/3 A
• Formato estreito
• Ligação eficiente ao cabeamento do sistema por meio de um adaptador V8
• Relé de estado sólido RT-III vedado
• Circuito de entrada integrado
• Pontes conectoras funcionais
• Chave de tensão neutra com saída AC
• Alta capacidade de conexão
| Tipo de produto | Módulo de relé de estado sólido |
| Família de produtos | PLC-INTERFACE |
| Aplicação | Universal |
| Modo operacional | 100 % ED |
| Potência de dissipação máxima com condição nominal | 0,2 W |
| Tensão de teste (Entrada/saída) | 2,5 kV (50 Hz, 1 min., entrada/saída) |
| Tensão nominal de entrada | 24 V DC |
| Faixa de tensão de entrada | 0,8 ... 1,2 |
| Faixa de tensão de entrada | 19,2 V DC ... 28,8 V DC |
| Limite de ligação sinal "0" | ≤ 0,4 |
| Limite de ligação sinal "1" | ≥ 0,8 |
| Típica corrente de entrada | 8,5 mA |
| Tempo de ligação típico | 20 µs |
| Tempo de desligamento típico | 300 µs |
| Indicação de tensão operacional | LED amarelo |
| Ligação de proteção | Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade |
| Frequência de transmissão | 300 Hz |
| Tipo de saída digital | eletrônico |
| Tipo de contato | Contato de potência |
| Faixa de tensão de saída | 3 V DC ... 33 V DC |
| Corrente máx. em regime permanente | 3 A (vide curva derating) |
| Corrente de ligação máxima | 15 A (10 ms) |
| Queda de tensão com máx. corrente constante limite | ≤ 200 mV |
| Circuito de saída | 2 condutores sem massa |
| Ligação de proteção | Proteção contra inversão de polaridade; Diodo de proteção |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 8 mm |
| Rosca | M3 |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm² (Terminal tubular individual) 2x 0,5 mm² ... 1,5 mm² (Terminal tubular TWIN) |
| Bitola do condutor AWG | 26 ... 14 |
| Torque de aperto | 0,6 Nm ... 0,8 Nm |
| Tipo de montagem | Montagem do trilho de fixação |
| Normas / Determinações | IEC 60947-5-1 |
Medidas
| Largura | 6,2 mm |
| Altura | 80 mm |
| Profundidade | 94 mm |
