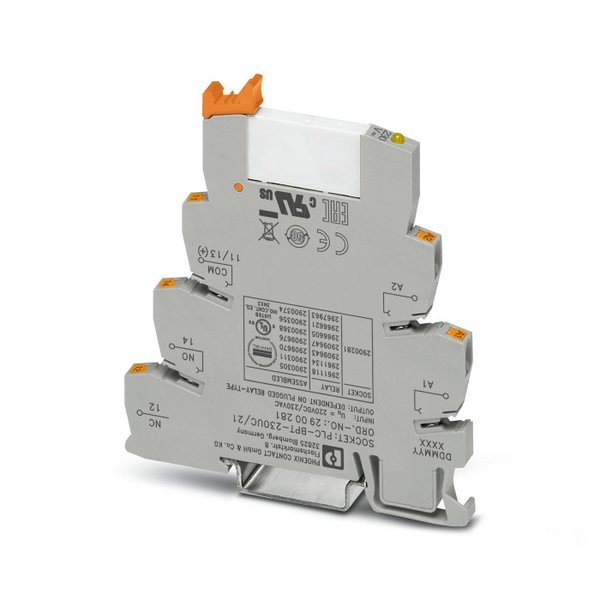

PLC-INTERFACE, composta de terminal básico PLC-BPT.../21 com conexão push-in e relé miniatura plugável com contato de potência, para montagem sobre trilho de fixação NS 35/7,5, 1 contato reversível, tensão de entrada 230 V AC/220 V DC
• Formato estreito
• Ligação eficiente ao cabeamento do sistema por meio de um adaptador V8
• Relé RT-III vedado
• Isolamento seguro conforme a DIN EN 50178 entre bobina e contato
• Pontes conectoras funcionais
• Ligação de entrada e eliminação de falhas integrada
| Tipo de produto | Módulo de relé |
| Família de produtos | PLC-INTERFACE |
| Aplicação | Universal |
| Modo operacional | 100 % ED |
| Vida útil mecânica | 2x 107 ciclos de manobras |
| Isolamento | isolamento seguro |
| Categoria de sobretensão | III |
| Potência de dissipação máxima com condição nominal | 0,74 W |
| Tensão de teste (Enrolamento/contato) | 4 kV AC (50 Hz, 1 min., enrolamento/contato) |
| Tensão nominal de entrada | 230 V AC 220 V DC |
| Faixa de tensão de entrada | 179,4 V AC ... 264,5 V AC (20 °C) 171,6 V DC ... 253 V DC (20 °C) |
| Comportamento de comutação do acionamento | monoestável |
| Acionamento (polaridade) | polarizado |
| Típica corrente de entrada com | 3,2 mA (com UN = 230 V AC) 3 mA (com UN = 220 V DC) |
| Tempo de resposta típico | 7 ms |
| Tempo de retorno típico | 15 ms |
| Ligação de proteção | Retificador de ponte; Retificador de ponte |
| Indicação de tensão operacional | LED amarelo |
| Versão do contato | 1 contato reversível |
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 250 V AC/DC (Com tensões superiores a 250 V (L1, L2, L3) |
| Tensão de comutação mínima | 5 V (100 mA) |
| Corrente máx. em regime permanente | 6 A |
| Corrente de ligação máxima | 10 A (4 s) |
| Corrente de comutação mínima | 10 mA (12 V) |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) 20 W (com 48 V DC) 18 W (com 60 V DC) 23 W (com 110 V DC) 40 W (com 220 V DC) 1500 VA (com 250 V AC) |
| Capacidade de comando | 2 A (com 24 V, DC13) 0,2 A (com 110 V, DC13) 0,1 A (com 220 V, DC13) 3 A (com 24 V, AC15) 3 A (com 120 V, AC15) 3 A (com 230 V, AC15) |
| Tipo de conexão | Conexão Push-in |
| Comprimento de isolamento | 10 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm² (Terminal tubular individual) 2x 0,5 mm² ... 1 mm² (Terminal tubular TWIN) |
| Bitola do condutor AWG | 26 ... 14 |
| Tipo de montagem | Montagem do trilho de fixação |
| Grau de proteção (Relé) | RT III (Relé) |
| Grau de proteção (Base do relé) | IP20 (Base do relé) |
Medidas
| Largura | 6,2 mm |
| Altura | 80 mm |
| Profundidade | 94 mm |
