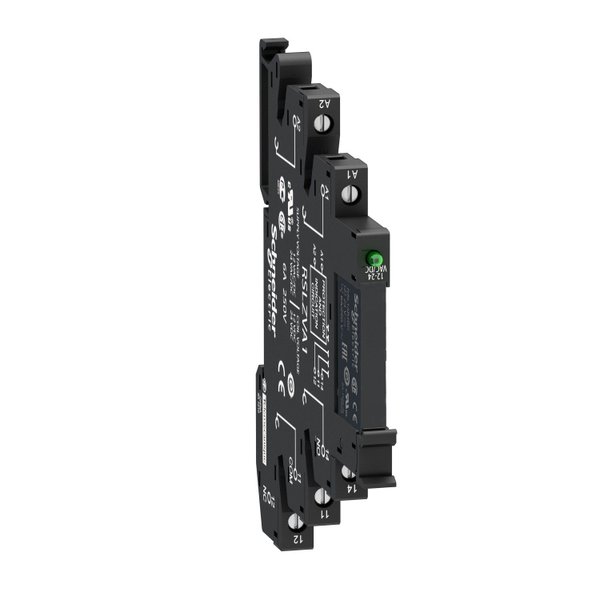

Este relé de ligação de interface fina Harmony RSL tem uma tensão de controle de bobina de 24 V CC e tem 1 contato de inversor SPDT (polo simples de duas direções) com uma classificação de 6 A. Ele tem uma grande variedade de número de contatos para uso em corrente nominal elevada. Também oferece indicador LED e circuito de proteção. Isso ajuda a reduzir o tamanho dos gabinetes e aumenta a confiabilidade das máquinas. Você pode montar praticamente em qualquer lugar. Um dos relés de interface mais finos do mercado, com 6 mm de largura, pode ser instalado em praticamente qualquer lugar. É compatível com requisitos de aplicação de corrente de alto nível ou alta capacidade de interrupção. Operacionalidade para sistemas automatizados com lógica cabeada para complementar as funções de controladores lógicos programáveis (CLPs) industriais. O display de estado com LED indica claramente tanto de dia como de noite.
- Ajuda a reduzir o tamanho dos gabinetes, permitindo que sejam montados em quase todos os locais
- Fornece uma solução econômica para a implementação de muitas funções de comutação com um grande número de contatos
- Um dos relés de interface mais finos do mercado, com 6 mm de largura: pode ser instalado em praticamente qualquer lugar
- Fácil instalação e retirada do relé da tomada
- Disponível como um produto completo com referência única (relé e tomada)
| Linha de produto | Relés Eletromecânicos |
| nome da série | Relé de interface |
| Tipo de produto ou componente | Relé plug-in pré-montado com base |
| Nome abreviado do dispositivo | RSL |
| Tipo e composição dos contatos | 1 F/A |
| Operação dos contatos | Padrão |
| [Uc] Tensão do circuito de controle | 24 V CC |
| [Ithe] corrente térmica convencional em isolamento | 6 A a -40…55 °C |
| LED de status de indicação | Com |
| forma do pino | Tipo flat (pino PCB) |
| Modo de fixação | Mola de compressão de plástico |
| resistência média | 3390 Ohm rede: CC a 23 ℃ +/- 10 % |
| [Ui] tensão nominal de isolamento | 250 V conforme EN/IEC 277 V conforme cUL |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC |
| Material de contatos | Liga de prata (AgSnO2) |
| [Ie] corrente nominal de operação | 6 A 1 F/A (CA-1/CC-1) conforme IEC/UL |
| corrente de comutação mínima | 100 mA |
| tensão de comutação máxima | 277 V |
| tensão de comutação mínima | 12 V |
| capacidade de comutação máxima | 1500 VA 150 W |
| capacidade mínima de comutação | 120 mW |
| taxa de funcionamento | <= 18000 ciclos / hora sem carga <= 360 ciclos / hora subcarga |
| durabilidade mecânica | 10000000 ciclos |
| durabilidade elétrica | 60000 ciclos para resistivo carga, 6 A a 250 V, CA-1 |
| tempo de operação | 5 ms reposição 12 ms |
| gravação | CE |
| categoria de proteção | RT III |
| níveis de teste | Nível A |
| Posição de operação | Qualquer posição |
| altura | 78,6 mm |
| Largura | 6,2 mm |
| profundidade | 95 mm |
| descrição dos terminais ISO nº 1 | (A1-A2)CO (11-12-14)OC |
| quantidade indivisível de venda | 10 |
| Peso líquido | 0,029 kg |
| corrente de carga | 6 A a 250 V CA distância de montagem de 0,5 mm |
| consumo médio da bobina em W | 0,17 W, CC |
| limiar da tensão mínima de regulação | >= 0,05Uc |
| disposição do terminal de contato | Separado |
| Conexões - terminais | Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) Flexível Com a extremidade do cabo Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) Sólido Sem a extremidade do cabo |
| torque de aperto | < 0,5 N.m para M2,5 parafuso(s) |
| dados de fiabilidade de segurança | B10d = 60000 |
| Tipo de controle | Sem botão |
| Suporte de montagem | Trilho DIN de 35mm |
| tensão de entrada | 24 V CA/CC (limite de tensão de entrada: 21,6...28,8 V) |
| força dielétrica | 1000 V CA entre os contatos 4000 V CA entre a bobina e o contato |
| Normas | CSA C22.2 No 14 UL 508 EN/IEC 61810-1 |
| Certificações do produto | UL GOST CSA |
| Temperatura ambiente para armazenamento | -40…85 °C |
| resistência à vibração | 10 gn amplitude = +/- 1 mm (f = 10…150 Hz)10 ciclos que não operam conforme EN/IEC 60068-2-6 5 gn amplitude = +/- 1 mm (f = 10…150 Hz)10 ciclos de operação conforme EN/IEC 60068-2-6 |
| Grau de proteção IP | IP40 conforme EN/IEC 60529 |
| resistência ao choque | 10 gn (duração = 11 ms) para Em funcionamento conforme EN/IEC 60068-2-27 5 gn (duração = 11 ms) para fora de funcionamento conforme EN/IEC 60068-2-27 |
| Temperatura ambiente para funcionamento | -40…55 °C |
