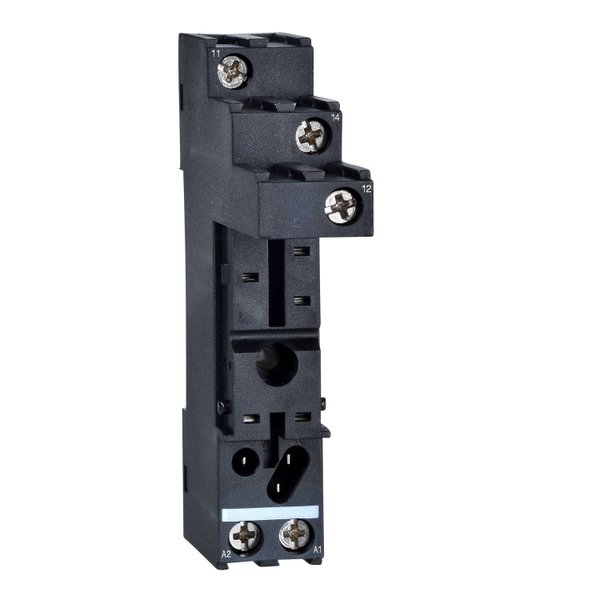

O RSZE1S35M é um soquete da linha Harmony RSB. Tem uma tensão nominal de 250 V CA com uma corrente de saída de 12 A. Este soquete de relé plug-in é compatível com a faixa RSB de relé plug-in de interface. Possui uma grande variedade de contatos para uso de alta corrente nominal com design que economiza espaço, o que permite uma instalação fácil e flexível em trilho DIN. Isso ajuda a reduzir o tamanho dos painéis e a aumentar a confiabilidade da máquina; você pode montá-la em praticamente qualquer lugar. É compatível com relé de controle plugável. Ele permite fácil instalação e conexão ao relé a partir de seu soquete. Aplicado para sistemas lógicos automatizados conectados para complementar as funções de controladores lógicos programáveis industriais (CLPs).
| Linha de produto | Relés Eletromecânicos |
| Tipo de produto ou componente | Base |
| disposição do terminal de contato | Separado |
| compatibilidade do produto | Relé tipo plug-in RSB com 1 F/A contato |
| forma do pino | Tipo flat |
| Nome abreviado do dispositivo | RSZ |
| [Ith] corrente térmica convencional ao ar livre | 12 A |
| [Ue] tensão de operação nominal | < 250 V CA |
| [Uimp] Tensão suportável de impulso nominal | 3,6 kV |
| torque de aperto | < 0,8 N.m para M3 parafuso(s) |
| Modo de fixação | Por parafuso (painel) De encaixe (Trilho DIN de 35mm) |
| gravação | CE |
| Largura | 15,5 mm |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| Conexões - terminais | Conexão por parafuso, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) Flexível Com a extremidade do cabo Conexão por parafuso, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) Flexível Com a extremidade do cabo Conexão por parafuso, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) Sólido Sem a extremidade do cabo Conexão por parafuso, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) Sólido Sem a extremidade do cabo |
| Normas | IEC 61984 |
| Certificações do produto | UL CSA |
| Temperatura ambiente para armazenamento | -40…85 °C |
| Temperatura ambiente para funcionamento | -25…85 °C |
| Grau de proteção IP | IP20 conforme EN/IEC 60529 |
| força dielétrica | 2500 V |
