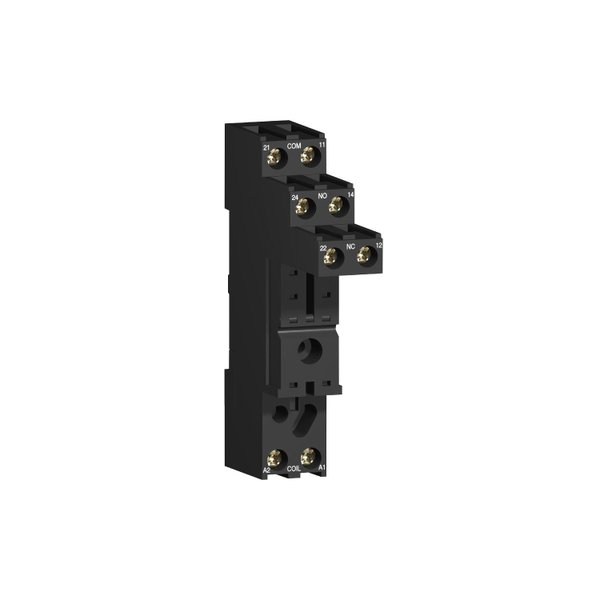

Este soquete de plug-in Harmony RSB tem uma tensão nominal de 250 V CA com uma taxa de saída de 10 A. Este soquete de relé de plug-in é compatível com a linha RSB do relé de plug-in de interface. Ele tem uma grande variedade de número de contatos para uso de corrente nominal elevada com projeto que economiza espaço, o que permite uma instalação flexível e fácil no trilho DIN. Isso ajuda a reduzir o tamanho dos gabinetes e aumenta a confiabilidade das máquinas. Você pode montar praticamente em qualquer lugar. É compatível com relé de controle plug-in. Ele permite fácil instalação e conexão ao relé a partir de seu soquete. Operacionalidade para sistemas automatizados com lógica cabeada para complementar as funções dos controladores lógicos programáveis (CLPs) industriais.
| Linha de produto | Relés Eletromecânicos |
| Tipo de produto ou componente | Base |
| disposição do terminal de contato | Separado |
| compatibilidade do produto | Relé tipo plug-in RSB com 1 F/A contato Relé tipo plug-in RSB com 2 F/A contato |
| forma do pino | Tipo flat |
| Nome abreviado do dispositivo | RSZ |
| quantidade indivisível de venda | 10 |
| [Ith] corrente térmica convencional ao ar livre | 10 A |
| [Ue] tensão de operação nominal | < 250 V CA |
| [Uimp] Tensão suportável de impulso nominal | 3,6 kV |
| torque de aperto | < 0,8 N.m para M3 parafuso(s) |
| Modo de fixação | Por parafuso (painel) De encaixe (Trilho DIN de 35mm) |
| gravação | CE |
| Largura | 15,5 mm |
| Peso líquido | 0,05 kg |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| Conexões - terminais | Conexão por parafuso, 1 x 0,25...1 x 2,5 mm² (AWG 22...AWG 14) Flexível Com a extremidade do cabo Conexão por parafuso, 2 x 0,25...2 x 1 mm² (AWG 22...AWG 17) Flexível Com a extremidade do cabo Conexão por parafuso, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) Sólido Sem a extremidade do cabo Conexão por parafuso, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) Sólido Sem a extremidade do cabo |
| Normas | IEC 61984 |
| Certificações do produto | CSA UL |
| Temperatura ambiente para armazenamento | -40…85 °C |
| Temperatura ambiente para funcionamento | -25…85 °C |
| Grau de proteção IP | IP20 conforme EN/IEC 60529 |
| força dielétrica | 2500 V |
