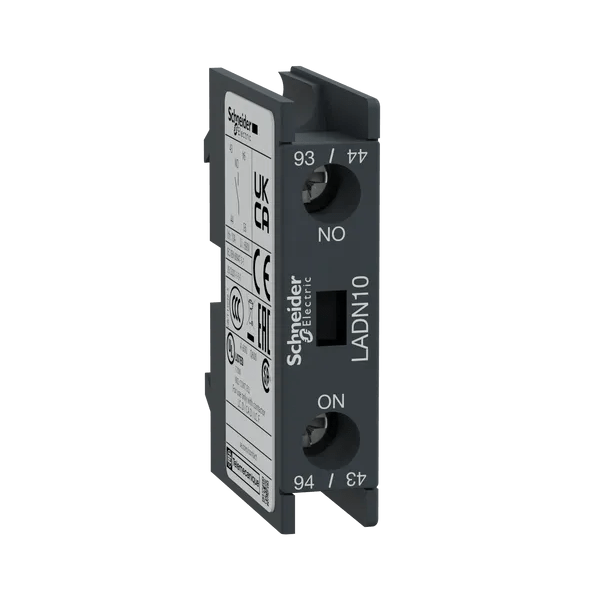

Bloco de contato auxiliar instantâneo Tesys Deca para contatores LC1D, LC1F e relés de controle CAD. Ele fornece contatos 1NA classificado até 10A/690V CA e conexão por terminais de grampo de parafuso. Montagem lateral por encaixe, proporciona alta confiabilidade e durabilidade. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC). O bloco de contato auxiliar Tesys Deca leva o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
- Design moderno e compacto, longa durabilidade com alta taxa de operação
- Projetado para atender aplicações robustas, uma oferta pronta para ambientes hostis
- Fácil instalação e manutenção com parafusos multi-padrão
- Compatível com as normas IEC, UL e CSA, melhor resistência ao fogo e com contato auxiliar à prova de poeira
- Experiência digital do cliente para acessar documentos técnicos
- Desempenho ambiental do produto
| Linha de Produto | TeSys TeSys Deca |
| Nome do produto | TeSys Deca |
| Tipo de produto ou componente | Bloco de contato auxiliar |
| Nome abreviado do dispositivo | LADN |
| Compatibilidade de gama | TeSys Deca LC1D80/95 3P TeSys Deca LC1D80 4P TeSys Deca LC1D40008 TeSys Deca LC1D65008 TeSys F LC1F TeSys Deca LC1D115 |
| Local de montagem | Frontal |
| Composição de contatos de polos | 1 NA |
| Operação de contatos | Instantâneo |
| Tensão de operação nominal | 690 V CA 25...400 Hz |
| Corrente nominal de operação | 6 A a 120 V CA-15 1,04 A a 690 V CA-15 0,55 A a 125 V CC-13 0,1 A a 600 V CC-13 |
| Tensão de isolamento nominal | 690 V conforme IEC 60947-5-1 600 V conforme UL 600 V conforme CSA |
| Corrente térmica ao ar livre convencional | 10 A (a 60 °C) |
Complementar
| Capacidade de fechamento nominal Irms | 140 A CA conforme IEC 60947-5-1 250 A CC conforme IEC 60947-5-1 |
| Classificação de curta duração admissível | 100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| Tipo de proteção | Fusível gG 10 A |
| Durabilidade mecânica | 30 Mciclos |
| Corrente de comutação mínima | 5 mA |
| Tensão de comutação mínima | 17 V |
| Tempo não sobreposto | 1,5 ms na desenergização sem sobreposição entre contatos NF e NA 1,5 ms na energização sem sobreposição entre contatos NF e NA |
| Resistência de isolamento | > 10 MOhm |
| Conexões - terminais | Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²rígido Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²rígido Sem ponta do cabo |
| Torque de aperto | 1,7 N.m - com chave de fenda plano de Ø 6 mm 1,7 N.m - com chave de fenda Philips Nº 2 1,7 N.m - com chave de fenda Pozidriv n 2 |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| Normas | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 |
| Certificações do produto | CB UL CSA CCC EAC UKCA |
Medidas
| Altura | 48 mm |
| Largura | 13 mm |
| Profundidade | 35 mm |
| Peso do produto | 0,02 kg |
| Cor | Cinza escuro |
