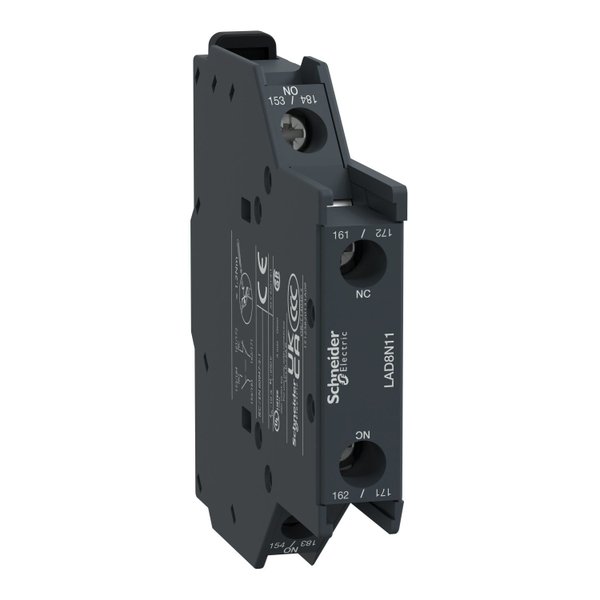

Bloco de contato auxiliar instantâneo TeSys Deca para contatores LCD e relés de controle CAD somente com bobinas CA. Ele fornece contatos 1NA+1NF (certificado de espelho NF) classificado até 10A 690V CA e conexão por terminais de grampo de parafuso. Montagem lateral por encaixe, proporciona alta confiabilidade e durabilidade. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC). O bloco de contato auxiliar Tesys Deca leva o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
| Linha de Produto | TeSys |
| Nome do produto | TeSys Deca |
| Tipo de produto ou componente | Bloco de contato auxiliar |
| Compatibilidade de gama | TeSys Deca LC1D09…95 AC coil TeSys Deca LC1D115/150 TeSys Deca LC1D40A…80A AC Coil TeSys Deca CAD AC coil TeSys F LC1F |
| Local de montagem | Lado |
| Composição de contatos de polos | 1 NA + 1 NF |
| Operação de contatos | Instantâneo |
| Tensão de operação nominal | 690 V CA 25...400 Hz |
| Corrente nominal de operação | 6 A a 120 V CA-15 1,04 A a 690 V CA-15 0,55 A a 125 V CC-13 0,1 A a 600 V CC-13 |
| Tensão de isolamento nominal | 690 V conforme IEC 60947-5-1 600 V conforme UL 600 V conforme CSA |
| Corrente térmica ao ar livre convencional | 10 A (a 60 °C) |
Complementar
| Capacidade de fechamento nominal Irms | 140 A CA conforme IEC 60947-5-1 250 A CC conforme IEC 60947-5-1 |
| Classificação de curta duração admissível | 100 A 1 s 120 A 500 ms 140 A 100 ms |
| Tipo de proteção | Fusível gG 10 A |
| Durabilidade mecânica | 30 Mciclos |
| Corrente de comutação mínima | 5 mA |
| Tensão de comutação mínima | 17 V |
| Tempo não sobreposto | 1,5 ms na desenergização sem sobreposição entre contactos NF e NA 1,5 ms na energização sem sobreposição entre contactos NF e NA |
| Resistência de isolamento | > 10 MOhm |
| Conexões - terminais | Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²rígido Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²rígido Sem ponta do cabo |
| Torque de aperto | 1,7 N.m - com chave de fenda plano de Ø 6 mm 1,7 N.m - com chave de fenda Philips Nº 2 1,7 N.m - com chave de fenda Pozidriv n 2 |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| Normas | UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 EN/IEC 60947-5-1 |
| Certificações do produto | CB UL CSA CCC EAC UKCA |
Medidas
| Altura | 76 mm |
| Largura | 12,5 mm |
| Profundidade | 76 mm |
