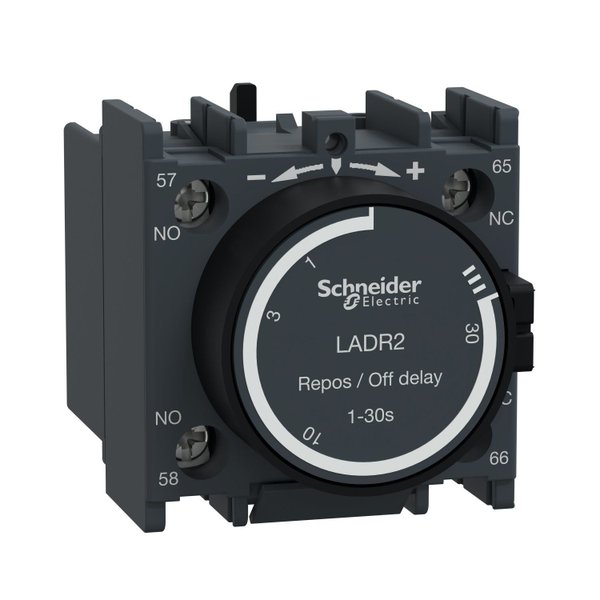

Bloco de contato auxiliar de retardo de tempo Tesys Deca para contatores LC1D, LC1F e relés de controle CAD. Bloco de montagem frontal, o qual fornece contatos 1NA+1NF classificados até 10A/690V CA, com uma faixa de configuração de atraso de desligamento de 1-30s e conexão por terminais de grampo de parafuso. Montagem frontal por encaixe, proporciona alta confiabilidade e durabilidade. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC). O bloco de contato auxiliar de retardo de tempo Tesys Deca leva o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
| Fabricante | Schneider |
|---|---|
| Código Referência | LADR2 |
| linha | TeSys TeSys Deca |
| Nome do produto | TeSys Deca |
| Tipo de produto ou componente | Bloco de contato auxiliar temporizador |
| compatibilidade de gama | TeSys Deca CAD TeSys Deca LC1D TeSys F LC1F TeSys F CR1F |
| Local de montagem | Frontal |
| composição de contatos de polos | 1 NA + 1 NF |
| Contacts operation | Time delay |
| tipo de temporização | Sem atraso |
| faixa de tempo de atraso | 1...30 s |
| [Ue] tensão de operação nominal | 690 V CA 25...400 Hz |
| [Ie] corrente nominal de operação | 6 A a 120 V CA-15 1,04 A a 690 V CA-15 0,55 A a 125 V CC-13 0,1 A a 600 V CC-13 |
| [Ui] tensão de isolamento nominal | 690 V conforme IEC 60947-5-1 600 V conforme UL 60947-5-1 600 V conforme CSA C22.2 No 60947-5-1 |
| [Ith] corrente térmica ao ar livre convencional | 10 A (a 60 °C) |
| Normas | CSA C22.2 No 60947-5-1 GB/T 14048.5 EN/IEC 60947-5-1 |
| Certificações do produto | IECEE CB Scheme UL CSA CCC EAC UKCA |
| capacidade de fechamento nominal Irms | 140 A a <= 690 V CA conforme IEC 60947-5-1 250 A a <= 690 V CC conforme IEC 60947-5-1 |
| classificação de curta duração admissível | 100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| tipo de proteção | Fusível gG 10 A |
| durabilidade mecânica | 5 Mciclos |
| corrente de comutação mínima | 5 mA |
| tensão de comutação mínima | 17 V |
| tempo não sobreposto | 1,5 ms na desenergização sem sobreposição entre contactos NF e NA 1,5 ms na energização sem sobreposição entre contactos NF e NA |
| resistência de isolamento | > 10 MOhm |
| conexões - terminais | Terminais de parafuso 1 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 1 cabo(s)1…2,5 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)1…2,5 mm²rígido Terminais de parafuso 2 cabo(s)1…2,5 mm²rígido Terminais de parafuso |
| torque de aperto | 1,7 N.m - com chave de fenda plano de Ø 6 mm 1,7 N.m - com chave de fenda Philips Nº 2 1,7 N.m - com chave de fenda Pozidriv n 2 |
| Altura | 48 mm |
| Largura | 44 mm |
| profundidade | 61 mm |
| cor | Cinza escuro |
| Característica do ambiente da aplicação | Ambiente normal |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| tratamento de proteção | TH conforme IEC 60068 |
| Temperatura ambiente para armazenamento | -60…80 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| altitude de funcionamento | 3000 m |
