| Linha de Produto | Harmony XB4 Harmony XB5 |
| Tipo de produto ou componente | Bloco de contato luminoso |
| Nome abreviado do dispositivo | ZBV |
| Tipo de sinalização | Contínuo |
| Fonte de luz | LED protegido |
| Base da lâmpada | LED integral |
| Alimentação do bloco luminoso | Direto |
| Cor da fonte de luz | Amarelo |
| Tensão nominal de alimentação | 24 V CA/CC a 50/60 Hz |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1 |
| Torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
| Formato da cabeça do parafuso | Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Limites de tensão de alimentação | 19,2…30 V CC 21,6…26,4 V CA |
| Consumo de corrente | 18 mA |
| Vida útil | 100000 H Com tensão nominal e 25 °C |
| Resistência a sobretensão | 1 kV conforme IEC 61000-4-5 |
| Montagem do bloco | Montagem frontal |
| Código de composição elétrica | M1 M2 M3 M4 M5 M6 M10 MF1 P1 P2 PF1 |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| Normas | JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-5-5 EN/IEC 60947-5-4 UL 508 JIS C8201-1 |
| Certificações do produto | CSA UL listed |
| Peso do produto | 0,017 kg |
Descrição do produto
Características
- Ficha Técnica
- Acessar Ficha Técnica
O que vem na caixa?

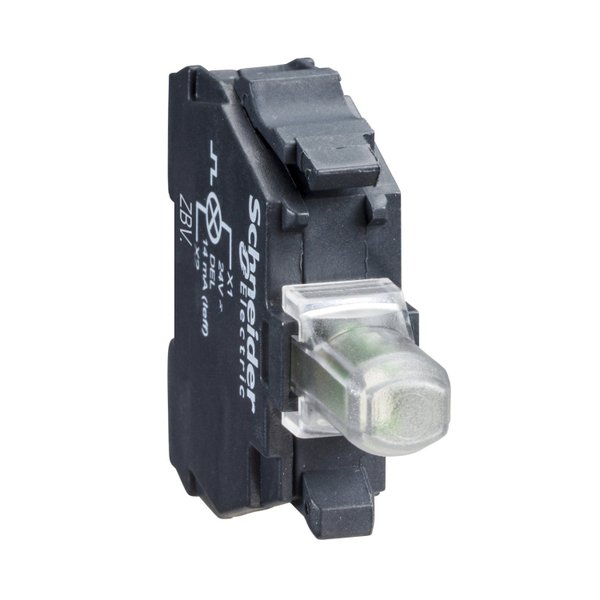

- 1 un Bloco De Contato Luminoso Led Amarelo 24vca/cc ZBVB5 Schneider
