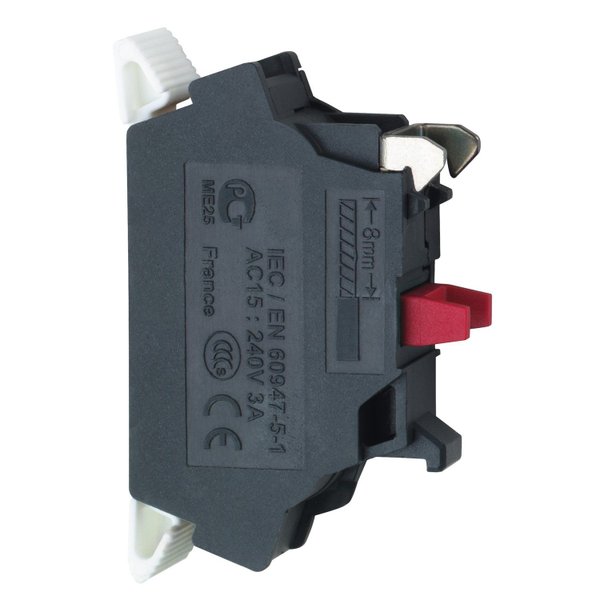

| Fabricante | Schneider |
|---|---|
| Código Referência | ZBE1025 |
| Linha de produto | Harmony XB5 Harmony XB4 |
| Tipo de produto ou componente | Bloco de contato |
| grau de proteção IP | IP20 conforme IEC 60529 |
| Operação dos contatos | Abertura lenta |
| Tipo de bloco de contatos | Único |
| uso dos contatos | Contatos padrão |
| Conexões - terminais | Conexões por parafuso |
| Peso líquido | 0,011 kg |
|---|---|
| Tipo e composição dos contatos | 1 NF |
| ruptura positiva | Com conforme EN/IEC 60947-5-1 apêndice K |
| curso de funcionamento | 1,5 mm (Comutação elétrica variável NF) 4,3 mm (Total percorrido) |
| força de funcionamento | 2 N Comutação elétrica variável NF |
| durabilidade mecânica | 10000000 ciclos |
| Material de contatos | Liga de prata (Ag/Ni) |
| proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 10 A conforme EN/IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 600 V (graus de poluição 3) conforme EN 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1 |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
| montagem do bloco | Montagem frontal |
| código de composição elétrica | C11 (quantidade <= 3) C14 (quantidade <= 2) M10 (quantidade <= 2) |
| Apresentação do dispositivo | Componentes separados |
| Tratamento de proteção | TH |
|---|---|
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| Normas | UL 508 EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-5-1 EN/IEC 60947-5-4 JIS C8201-1 |
| Certificações do produto | BV CCC GL LROS (Lloyds register of shipping) GOST DNV CSA UL |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
