| Linha de produto | Harmony XB6 |
| Tipo de produto ou componente | Bloco de contato |
| Nome abreviado do dispositivo | ZB6 |
| Tipo e composição dos contatos | 1 NF |
| Operação dos contatos | Abertura lenta |
| Tipo de bloco de contatos | Único |
| Conexões - terminais | Conector Faston |
| Material de contatos | Liga de prata (Ag/Ni) |
| descrição dos terminais ISO nº 1 | (1-2)NA |
| Peso líquido | 0,004 kg |
| ruptura positiva | Com conforme EN/IEC 60947-5-1 apêndice K |
| curso de funcionamento | 1 mm (Comutação elétrica variável NF) 3,5 mm (Total percorrido) |
| força de funcionamento | 2,5 N Comutação elétrica variável NF |
| durabilidade mecânica | 5000000 ciclos |
| proteção contra sobrecarga e curtos-circuitos | 6 A Fusível tipo cartucho tipo gG |
| [Ui] tensão nominal de isolação | 250 V (graus de poluição 3) conforme EN/IEC 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 4 kV EN/IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 120 V, CA-15, B300 1,5 A a 240 V, CA-15, B300 0,1 A a 250 V, CC-13, R300 0,22 A a 125 V, CC-13, R300 |
| durabilidade elétrica | 1000000 ciclos, CA-15 a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13 a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
| confiabilidade elétrica | Λ < 10exp(-8) a 5 V e 1 mA com nível de confiança de 90% conforme EN/IEC 60947-5-4 |
Descrição do produto
Características
- Ficha Técnica
- Acessar Ficha Técnica
O que vem na caixa?

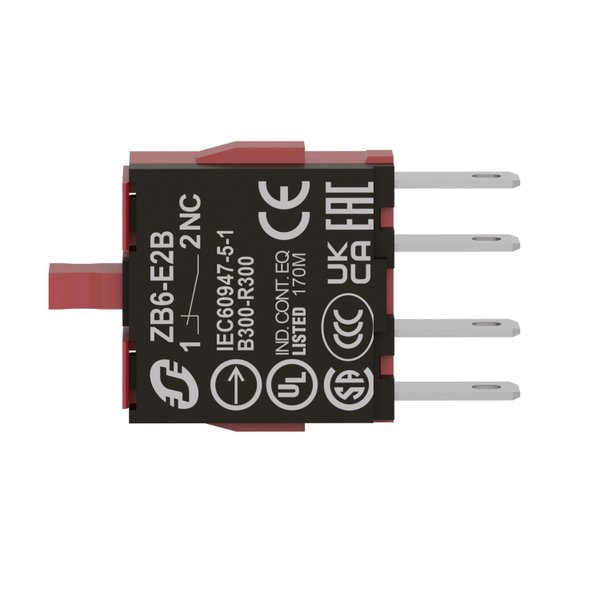

- 1 un Bloco De Contato Para Cabeçote 16mm Plástico NF Conector Faston ZB6E2B Schneider
