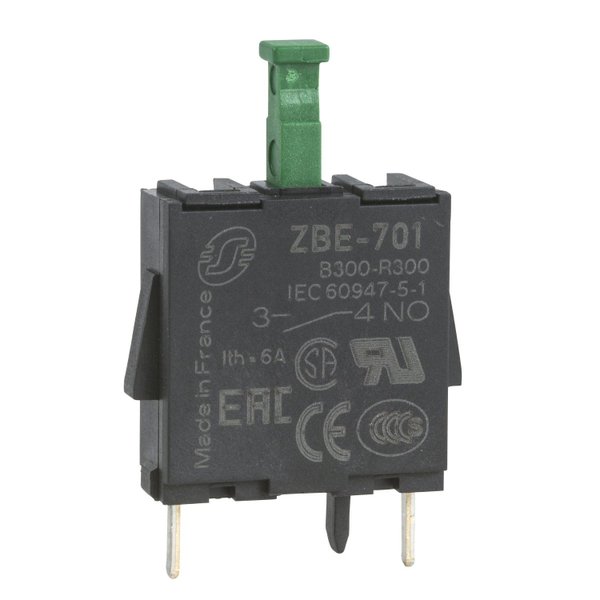

Este Harmony ZB, bloco de contato simples para contatos de comutação de baixa potência utiliza terminais PCB. É compatível com as unidades de controlo e sinalização Harmony XB4 e XB5. Este bloco de contato, utilizado para contatos de comutação de baixa potência, permite uma substituição e configuração rápida e fácil de produtos de controlo e sinalização específicos. É facilmente instalado e substituído nas unidades de controlo e sinalização XB4 e XB5 e liga-se aos circuitos de controlo com ligações PCB. Protege os operadores de contatos inesperados com circuitos sob tensão graças ao seu índice de proteção IP69K. A elevada resistência de 1 milhão de ciclos sob carga de 6A permite uma menor manutenção e danos na sua instalação. Tem um esquema de cores claras para os tipos de blocos de contato NA e NF. A sua vasta gama de temperaturas de funcionamento de -40°C a 70°C permite uma utilização versátil do produto.
| Fabricante | Schneider |
|---|---|
| Código Referência | ZBE7016 |
| Linha de produto | Harmony XB4 Harmony XB5 |
| Tipo de produto ou componente | Bloco de contato |
| Nome abreviado do dispositivo | ZBE |
| grau de proteção IP | IP20 conforme IEC 60529 |
| Operação dos contatos | Abertura lenta |
| Tipo de bloco de contatos | Único |
| uso dos contatos | Contatos padrão |
| Conexões - terminais | Pinos para placa de circuitos impressos |
| Peso líquido | 0,011 kg |
| Tipo e composição dos contatos | 1 NA |
| ruptura positiva | Sem |
| curso de funcionamento | 2,6 mm (Comutação elétrica variável NA) 4,3 mm (Total percorrido) |
| força de funcionamento | 2,3 N Comutação elétrica variável NA |
| durabilidade mecânica | 5000000 ciclos |
| Material de contatos | Liga de prata (Ag/Ni) |
| proteção contra sobrecarga e curtos-circuitos | 4 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 6 A conforme EN/IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 250 V (graus de poluição 3) conforme EN 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 4 kV EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 120 V, CA-15, B300 conforme EN/IEC 60947-5-1 1,5 A a 240 V, CA-15, B300 conforme EN/IEC 60947-5-1 0,1 A a 250 V, CC-13, R300 conforme EN/IEC 60947-5-1 0,22 A a 125 V, CC-13, R300 conforme EN/IEC 60947-5-1 |
| Tratamento de proteção | TH |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -25…70 °C |
| Normas | EN/IEC 60947-5-1 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 JIS C8201-5-1 CSA C22.2 No 14 JIS C8201-1 |
| Certificações do produto | UL GL CSA BV LROS (Lloyds register of shipping) DNV |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
