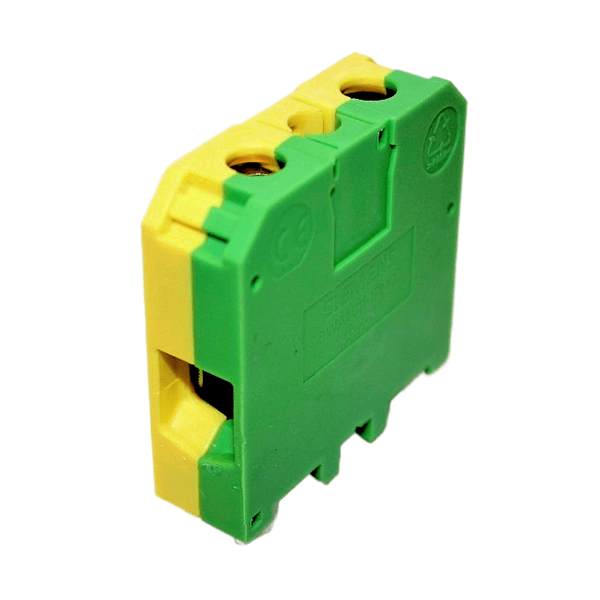

Terminal PEN termoplástico PA6.6, conexão parafusada de ambos os lados, 16mm tam. 35mm
| marca | SIEMENS | |
| designação do produto | terminal de passagem PE | |
| Cor: Verde/amarelo | ||
| material isolante | Resina termoplástica | |
| medida da grelha dos terminais | 16 mm | |
| Classe de proteção | ||
| classe de combustibilidade de acordo com UL 94 | V2 | |
| Detalhes do produto | ||
| componente do produto necessário placa de remate | Não | |
| Número | ||
| número de níveis de terminais | 2 | |
| número de posições de terminal por nível de terminal | 1 | |
| Conexões | ||
| comprimento de descarnagem | 17 mm | |
| secção transversal do condutor conectável unifilar | ||
| ● máximo | 35 mm² | |
| secção transversal do condutor conectável de vários fios | ||
| ● máximo | 35 mm² | |
| secção transversal do condutor conectável de fio fino | ||
| ● com tratamento de terminal de fio máximo | 35 mm² | |
| ● sem tratamento de terminal de fio máximo | 35 mm² | |
| binário de aperto no caso de ligação com parafuso | ||
| ● mínimo | 2,5 N·m | |
| ● máximo | 2,5 N·m | |
| versão da ligação | ||
| ● 1 | Ligação por parafuso | |
| ● 2 | Ligação por parafuso | |
| posição do borne de ligação | Lateral | |
| Projeto mecânico | ||
| altura no tipo de montagem mais baixa | 50 mm | |
| comprimento | 53 mm | |
| tipo de fixação | Calha 35 mm | |
| peso líquido | 92 g | |
| material do elemento isolante | termoplástico | |
| Condições ambientais | ||
| temperatura ambiente durante o funcionamento | ||
| ● mínimo | -25 °C | |
| ● máximo | 55 °C | |
