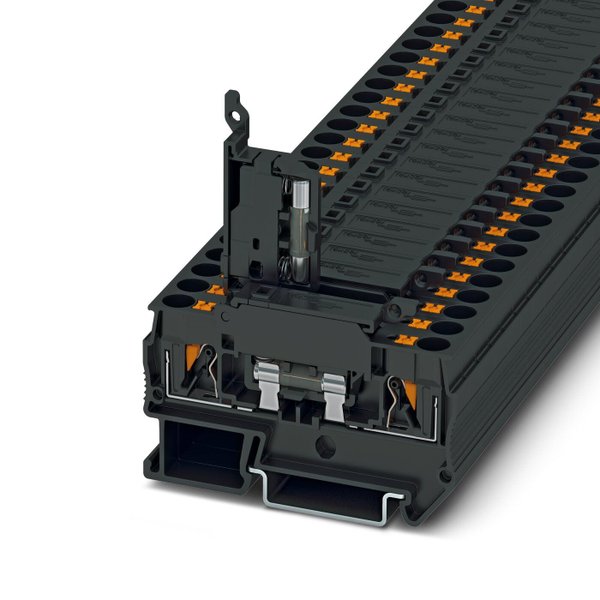

Bornes fusíveis, tipo de fusível: Vidro/cerâmica/..., tipo de fusível: G / 5 x 20, tensão nominal: 500 V, corrente nominal: 6,3 A, tipo de conexão: Conexão Push-in, 1. nível, Bitola: 1 mm2 , bitola: 0,2 mm2 - 6 mm2 , tipo de montagem: NS 35/7,5, NS 35/15, cor: preto
• O formato compacto e a conexão frontal permitem o cabeamento no menor espaço
• Além da possibilidade de teste no canal funcional duplo, em todos os terminais está disponível uma saída de teste adicional
• Os terminais de conexão push-in, para além das características do sistema CLIPLINE complete, se caracterizam pelo cabeamento simples e sem ferramenta de condutores com terminal tubular ou condutores rígidos
| Tipo de produto | Terminal de segurança |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Potenciais | 1 |
| Categoria de sobretensão | III |
| Tensão de choque de dimensionamento | 6 kV |
| Potência de dissipação máxima com condição nominal | 1,02 W |
| Fusível | G / 5 x 20 |
| Indicação luminosa de faixa de tensão | 30 V AC/DC ... 60 V AC/DC |
| Indicação luminosa da faixa de corrente | 0,4 mA ... 0,86 mA |
| Potência de dissipação máxima | máx. 1,6 W (com acoplamento do borne fusível em caso de sobrecarga) máx. 1,6 W (com acoplamento de vários bornes fusíveis em caso de sobrecarga) máx. 4 W (com acoplamento individual do borne fusível em caso de curto-circuito) máx. 2,5 W (com acoplamento com vários bornes fusíveis em caso de curto-circuito) |
| Indicação luminosa de faixa de tensão | 30 V AC/DC ... 60 V AC/DC |
| Quantidade de conexões por nível | 2 |
| Bitola nominal | 4 mm² |
| Comprimento de decapagem | 10 mm ... 12 mm |
| Pino calibrador | A4 |
| Conexão conforme norma | IEC 60947-7-3 |
| Bitola do condutor, fixa | 0,2 mm² ... 6 mm² |
| Bitola do condutor AWG | 24 ... 10 (convertido conforme IEC) |
| Bitola de condutor flexível | 0,2 mm² ... 4 mm² |
| Bitola de condutor flexível [AWG] | 24 ... 12 (convertido conforme IEC) |
| Corrente nominal | 6,3 A |
| Corrente de carga máxima | 6,3 A (A corrente é determinada pelo fusível aplicado.) |
| Tensão nominal | 500 V |
Medidas
| Largura | 8,2 mm |
| Altura | 67,8 mm |
| Comprimento | 67,8 mm |
| Cor | preto |
