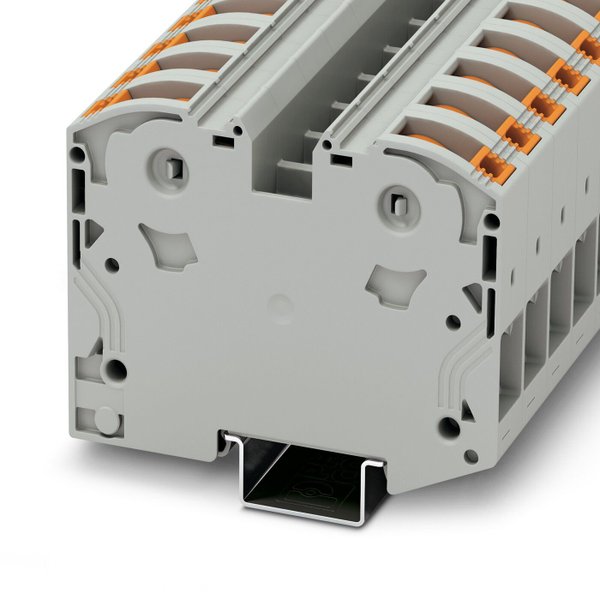

Terminal de alta corrente, tensão nominal: 1000 V, corrente nominal: 125 A, tipo de conexão: Conexão Power-Turn, quantidade de conexões: 2, perfil de conexão: 2,5 mm² - 35 mm², AWG: 12 - 2, largura: 16 mm, cor: cinza, tipo de montagem: NS 35/15
• Com o terminal de alta tensão, encaixe fácil e simples agora também para condutores grandes
• Os terminais de conexão push-in, para além das características do sistema CLIPLINE complete, se caracterizam pelo cabeamento simples e sem ferramenta de condutores com terminal tubular ou condutores rígidos
• Além da possibilidade de teste no canal funcional duplo, em todos os terminais está disponível uma saída de teste adicional
• O formato compacto e a conexão frontal permitem o cabeamento no menor espaço
| Número de níveis | 1 |
| Número de conexões | 2 |
| Potenciais | 1 |
| Bitola nominal | 35 mm² |
| Cor | cinza |
| Material isolante | PA |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 4,06 W |
| Corrente de carga máxima | 125 A (com bitola de condutor de 35 mm²) |
| Corrente nominal IN | 125 A |
| Tensão nominal | 1000 V |
| Parede lateral aberta | Não |
| Temperatura ambiente (funcionamento) | -60 °C ... 85 °C |
| Temperatura ambiente | (armazenamento/transporte) -25 °C ... 55 °C (Durante pouco tempo, não superior a 24 h, -60 até +70 °C) |
| Umidade do ar admissível (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 70 °C |
| Tensão alternada suportável valor de referência | 2,2 kV |
Medidas
| Largura | 16 mm |
| Altura NS 35/15 | 77,3 mm |
| Altura NS 35/7,5 | 69,8 mm |
| Comprimento | 91,6 mm |
