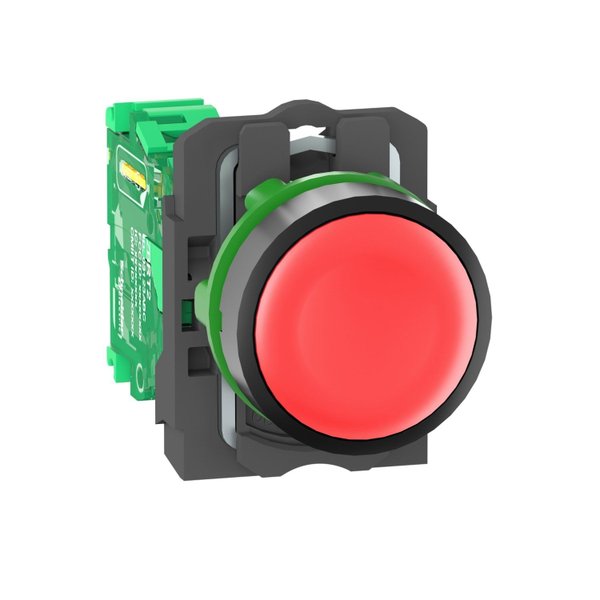

O ZB5RTA4 é um botão vermelho de plástico faceado, sem fio e sem bateria (diâmetro 22 mm) da linha Harmoby XB4/XB5. Está equipado com uma tampa vermelha. A referência ZB5RTA4 inclui um transmissor equipado com um colar de fixação e um cabeçote de botão de retorno por mola com tampa anexada. A tampa vem montada de fábrica e não pode ser removida. O transmissor e o receptor se comunicam via transmissão de rádio de 2,4 GHz (banda mundial gratuita) Zigbee Green Power. A distância máxima de detecção entre o transmissor e o receptor em campo livre é de até 100m. É resistente a impactos, poeira, água e vibração graças à sua classificação IK03, IP66, IP67, IP69 e IP69K. Esta cabeça de botão é ideal para situações onde são necessárias ações rápidas para que um processo ou máquina funcione corretamente. As interfaces sem fio e sem bateria são usadas para construção de serviços públicos (portas automáticas, iluminação, etc.) e aplicações industriais (sistemas de transporte, automotivo, MMM, logística, alimentos e bebidas). Está em conformidade com diversos acordos de rádio como ANATEL, ARIB T66, FCC, ICASA e RSS, bem como com os padrões CSA C22.2 N° 14, EN/IEC 60947-1, EN/IEC 60947-5-1, e UL 508. A linha Harmony XB5R de interfaces sem fio e sem bateria é adequada para vários serviços públicos de construção e aplicações industriais.
| Linha de Produto | Harmony XB5 |
| Tipo de produto ou componente | Transmissor sem fio e sem bateria |
| Nome abreviado do dispositivo | XB5R |
| Material do aro | Plástico cinza escuro |
| Material do colar de fixação | Plástico |
| Diâmetro de montagem | 22 mm |
| Frequência de transmissão | 2405 MHz |
| Classe de emissão | 5M00G7W |
| Tipo de antena | Omnidirecional |
Complementar
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Mola de retorno de botão com transmissor |
| Característica do acionamento | Vermelho Faceado |
| Consumo máximo de energia em W | 1 MW |
| Número de canais | 16 |
| Técnica de modulação | O-QPSK |
| Largura de banda | 5 MHz |
| Ganho da antena | 0 dBi |
| Curso de funcionamento | 4,3 mm (Total percorrido) |
| Força de funcionamento | 10 N Comutação elétrica variável F/A |
| Robustez mecânica | Resistência à queda livre 1000 mm conforme EN/IEC 60068-2-32 |
| Protocolo da porta de comunicação | Zigbee Green Power a 2,4 GHz conforme IEEE 802.15.4 |
| Distância de detecção máxima | 100 m Em campo aberto 25 m Transmissor em uma botoeira plástica tipo XAL D e receptor em uma botoeira metálica 300 m transmissor em forma de caixa XAL D, receptor na caixa de metal e uso relé de antena |
| Tempo de aquisição | 2 ms |
| Tempo de resposta | <2 ms |
| Potência de emissão | 3 MW |
| Modo de fixação | Porca de fixação abaixo do cabeçote: 2…2,4 N.m |
| Nome da posição | XALD 1...5 furos XALK 2...5 furos |
| Código de composição elétrica | PW1 |
| Normas | CSA C22.2 No 14 EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 |
| Certificações de rádio | ANATEL ARIB T66 FCC ICASA RSS |
Medidas
| Altura | 41,5 mm |
| Largura | 30 mm |
| Profundidade | 43 mm |
| Profundidade incorporada | 42 mm |
| Peso do produto | 0,045 kg |
