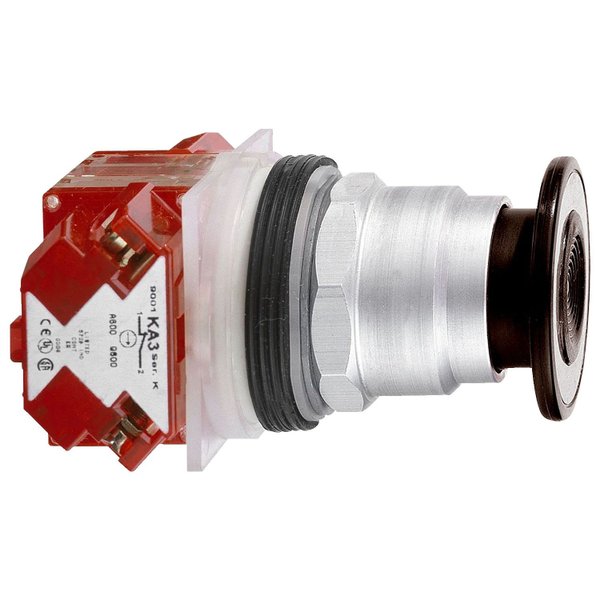

Este botão de pressão modular Harmony 9001K, preto, tem 2 posições e funciona com um mecanismo de fixação. Tem uma moldura de metal cromado, uma forma redonda e uma cabeça em cogumelo de 30 mm. Esta cabeça de botão de pressão em forma de cogumelo de 30 mm é ideal para situações em que são necessárias ações rápidas para que um processo ou máquina funcione corretamente ou em que os movimentos do operador exigem a máxima ergonomia. É facilmente combinada com a gama de blocos de contato Harmony para executar uma grande variedade de funções de controlo. É claramente distinguível visualmente à distância graças a uma forma proeminente de cogumelo. É resistente ao impacto, ao pó, à água e às vibrações graças ao seu IP66, o que o torna ideal para funcionar em ambientes difíceis. A moldura e o corpo metálicos resistentes ao impacto e à corrosão garantem que o produto continua a funcionar mesmo após acidentes graves.
| Fabricante | Schneider |
|---|---|
| Código Referência | 9001KR9BH13 |
| Linha de produto | Harmony 9001K |
| Tipo de produto ou componente | Botão não luminoso |
| Nome abreviado do dispositivo | 9.001K |
| tipo de acionamento | Pressionar-puxar |
| característica do acionamento | Preto cogumelo de Ø 41 mm, Sem gravação |
| Material do aro | Metal |
|---|---|
| diâmetro de montagem | 30 mm |
| largura total CAD | 54 mm |
| altura total CAD | 103 mm |
| profundidade total CAD | 74 mm |
| Peso líquido | 0,141 kg |
| Posição de operação | Qualquer posição |
| formato do cabeçote da unidade de sinalização | Redondo |
| Material do cabeçote | Plástico |
| informações adicionais do acionamento | Metal guard |
| informações de posição do acionamento | 2 posições |
| Tipo e composição dos contatos | 1 F/A |
| Operação dos contatos | Padrão |
| ruptura positiva | Sem |
| durabilidade mecânica | 5000000 ciclos |
| Conexões - terminais | Terminais de parafuso, 1 x 0,22...2 x 1,5 mm² conforme EN/IEC 60947-1 |
| torque de aperto | 0,8 N.m conforme EN/IEC 60947-1 |
| formato da cabeça do parafuso | Com slots cruzados |
| Material de contatos | Contatos de liga de prata |
| proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho conforme EN/IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 10 A |
| [Ui] tensão nominal de isolação | 250 V (graus de poluição 3) conforme EN/IEC 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 2,5 kV EN/IEC 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600-Q600 conforme NEMA 0,55 A a 125 V, CC-13, A600-Q600 conforme NEMA |
| [Icm] capacidade de fechamento nominal em curto-circuito | 12 kA a 600 V CA-15, 7200 VA 15 kA a 480 V CA-15, 7200 VA 30 kA a 240 V CA-15, 7200 VA 60 kA a 120 V CA-15, 7200 VA 0,1 kA a 600 V CC-13 0,27 kA a 250 V CC-13 0,55 kA a 125 V CC-13 |
| capacidade de corte nominal | 3 kA a 240 V CA-15, 720 VA 6 kA a 120 V CA-15, 720 VA 1,2 kA a 600 V CA-15, 720 VA 1,5 kA a 480 V CA-15, 720 VA 0,1 kA a 600 V CC-13 0,27 kA a 250 V CC-13 0,55 kA a 125 V CC-13 |
| Apresentação do dispositivo | Produto completo |
| Cor da pastilha ou da lente | Preto |
| característica do acionamento | Cogumelo de Ø 41 mm |
| tipo de acionamento | Pressionar-puxar |
| tamanho | 30 mm |
| Tratamento de proteção | TC |
|---|---|
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -25…70 °C |
| categoria de sobretensão | Classe II conforme IEC 61140 |
| grau de proteção IP | IP66 conforme IEC 60529 |
| grau de proteção NEMA | NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 NEMA 6 |
| padrões | EN/IEC 60947-5-1 EN/IEC 60947-1 EN/IEC 60947-5-4 JIS C 4520 JIS C 852 UL 508 CSA C22.2 No 14 |
| Certificações do produto | NEMA UL 508 |
| resistência à vibração | 7 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 50 gn conforme IEC 60068-2-27 |
