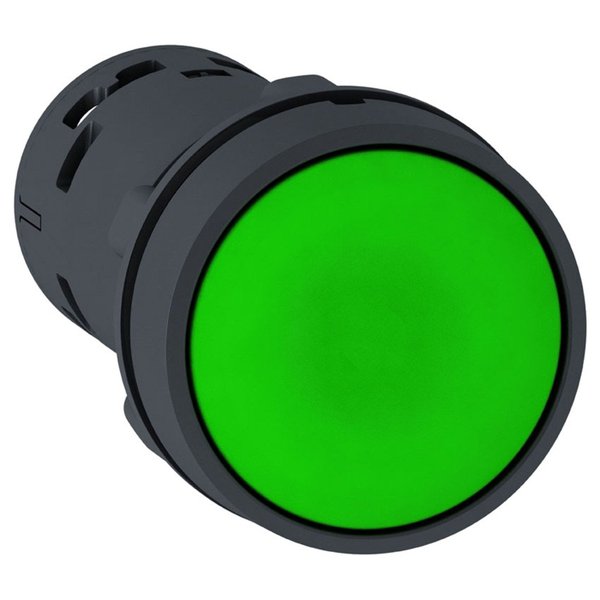

O XB7NA31 é um botão plástico verde monobloco da linha Harmony XB7, que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP65, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
| Linha de Produto | Harmony XB7 |
| Tipo de produto ou componente | Botão não luminoso |
| Nome abreviado do dispositivo | XB7 |
| Grau de proteção IP | IP20 conforme IEC 60529 (Face traseira) IP65 conforme IEC 60529 (Face frontal) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Retorno por mola |
| Característica do acionamento | Verde Faceado, Sem gravação |
| Tipo e composição dos contatos | 1 NA |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 Terminais de parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1 |
Complementar
| Descrição dos terminais ISO nº 1 | (13-14)NA |
| Montagem do dispositivo | Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme EN/IEC 60947-1 |
| Centro de fixação | >= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm >= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm |
| Modo de fixação | Porca de fixação abaixo do cabeçote: 2…2,4 N.m |
| Operação dos contatos | Abertura lenta |
| Ruptura positiva | Apenas com contato NA |
| Durabilidade mecânica | 1000000 ciclos |
| Torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
| Formato da cabeça do parafuso | Cruzado compatível com JIS Nº 1 chave de fendas Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Proteção contra sobrecarga e curtos-circuitos | 4 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| Tensão nominal de isolação | 250 V (graus de poluição 3) conforme EN/IEC 60947-1 |
| Tensão nominal suportável de impulso | 4 kV EN/IEC 60947-1 |
| Corrente nominal de operação | 0,1 A a 250 V, CC-13, R300 conforme EN/IEC 60947-5-1 0,22 A a 125 V, CC-13, R300 conforme EN/IEC 60947-5-1 0,3 A a 240 V, CA-14, D300 conforme EN/IEC 60947-5-1 0,6 A a 120 V, CA-14, D300 conforme EN/IEC 60947-5-1 |
| Durabilidade elétrica | 1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
| Confiabilidade elétrica | Λ < 10exp(-6) a 17 V, 5 mA conforme EN/IEC 60947-5-4 |
| Normas | UL 508 CSA C22.2 No 14 JIS C8201-5-1 EN/IEC 60947-5-1 EN/IEC 60947-1 JIS C8201-1 |
| Certificações do produto | CCC GOST |
Medidas
| Altura | 29 mm |
| Largura | 29 mm |
| Profundidade | 51,5 mm |
| Peso do produto | 0,021 kg |
