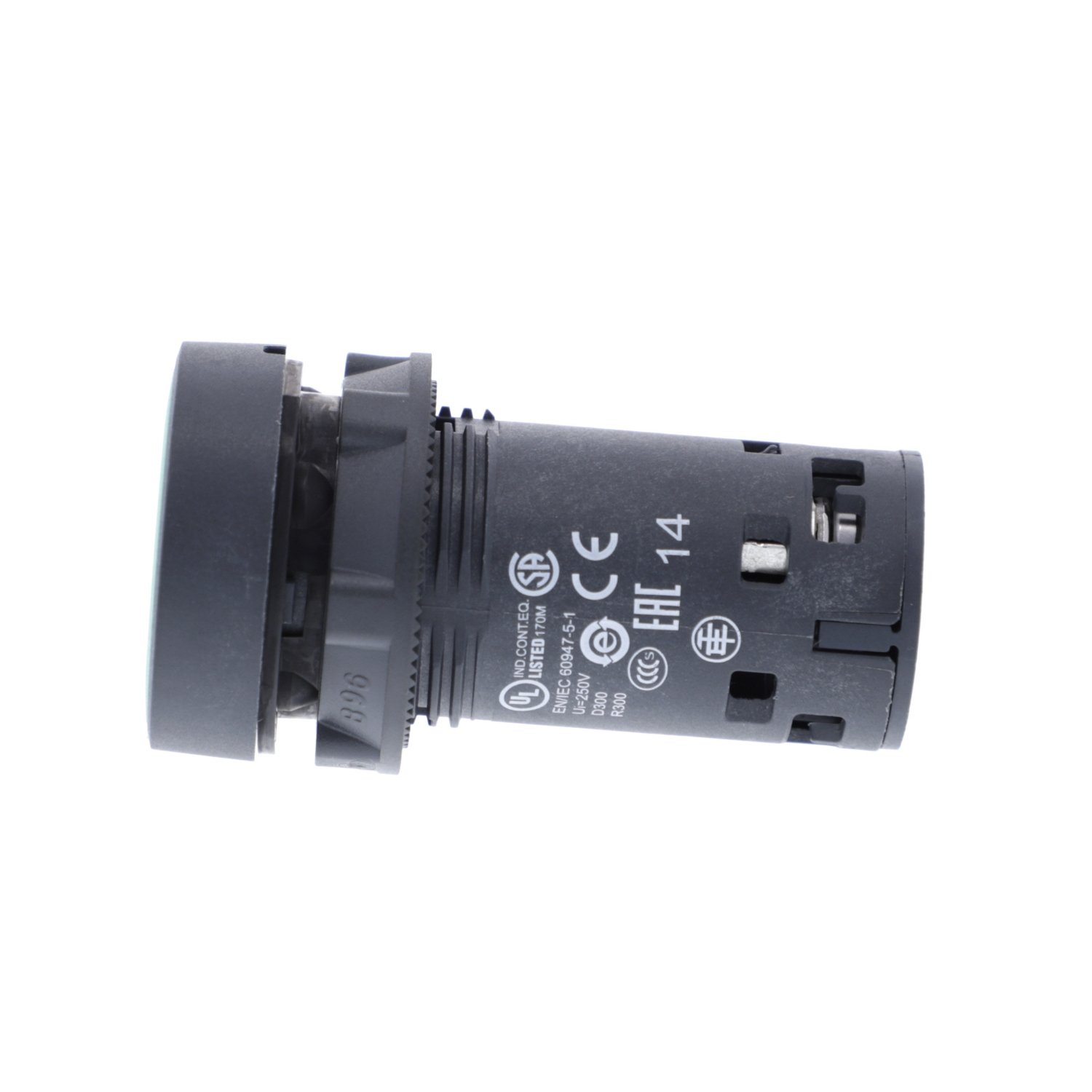

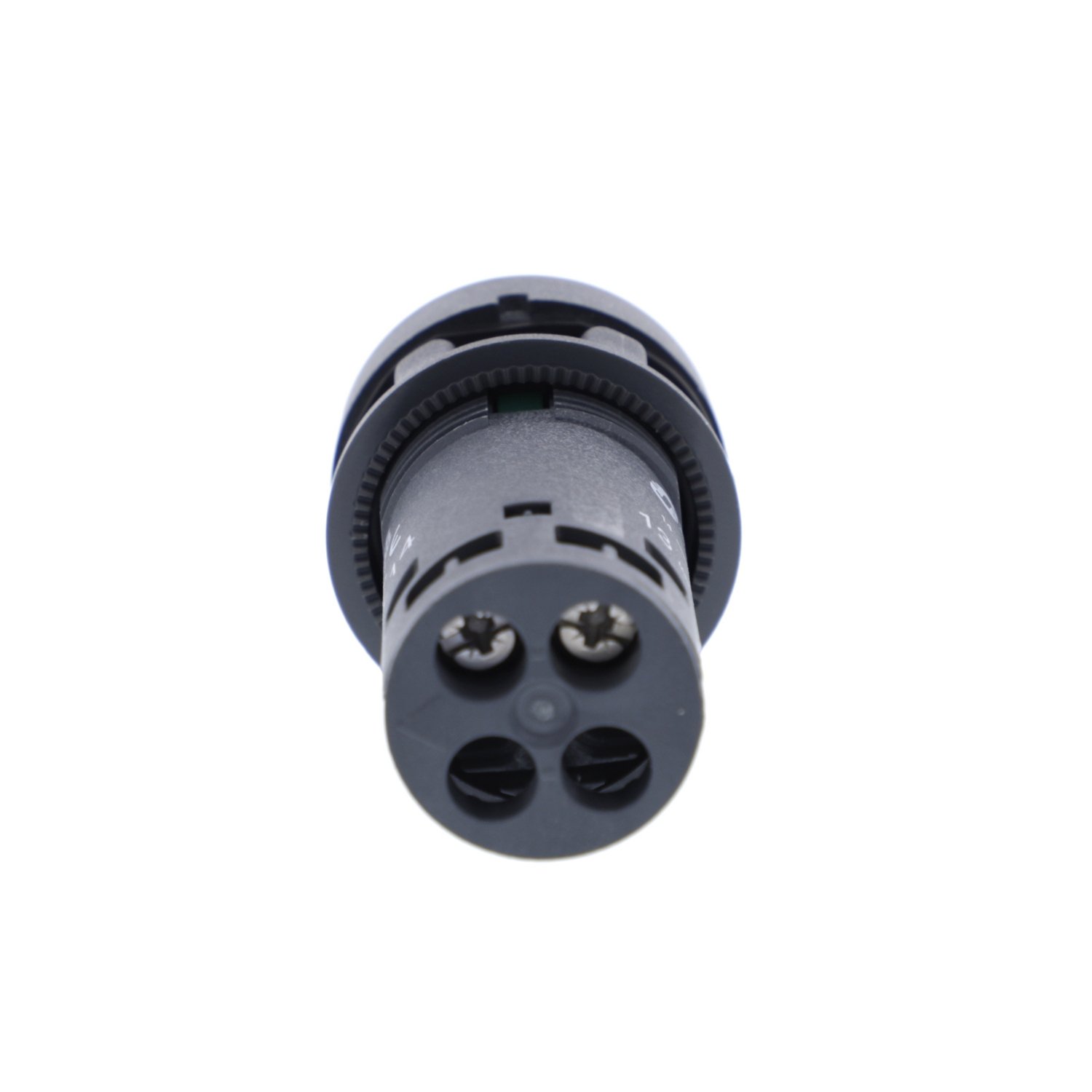

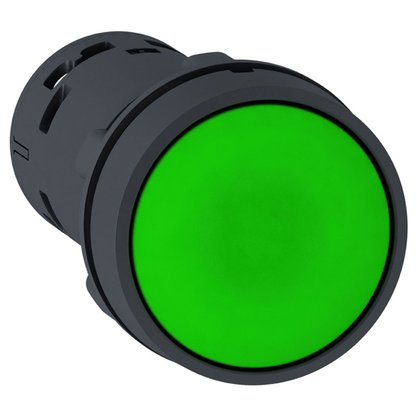

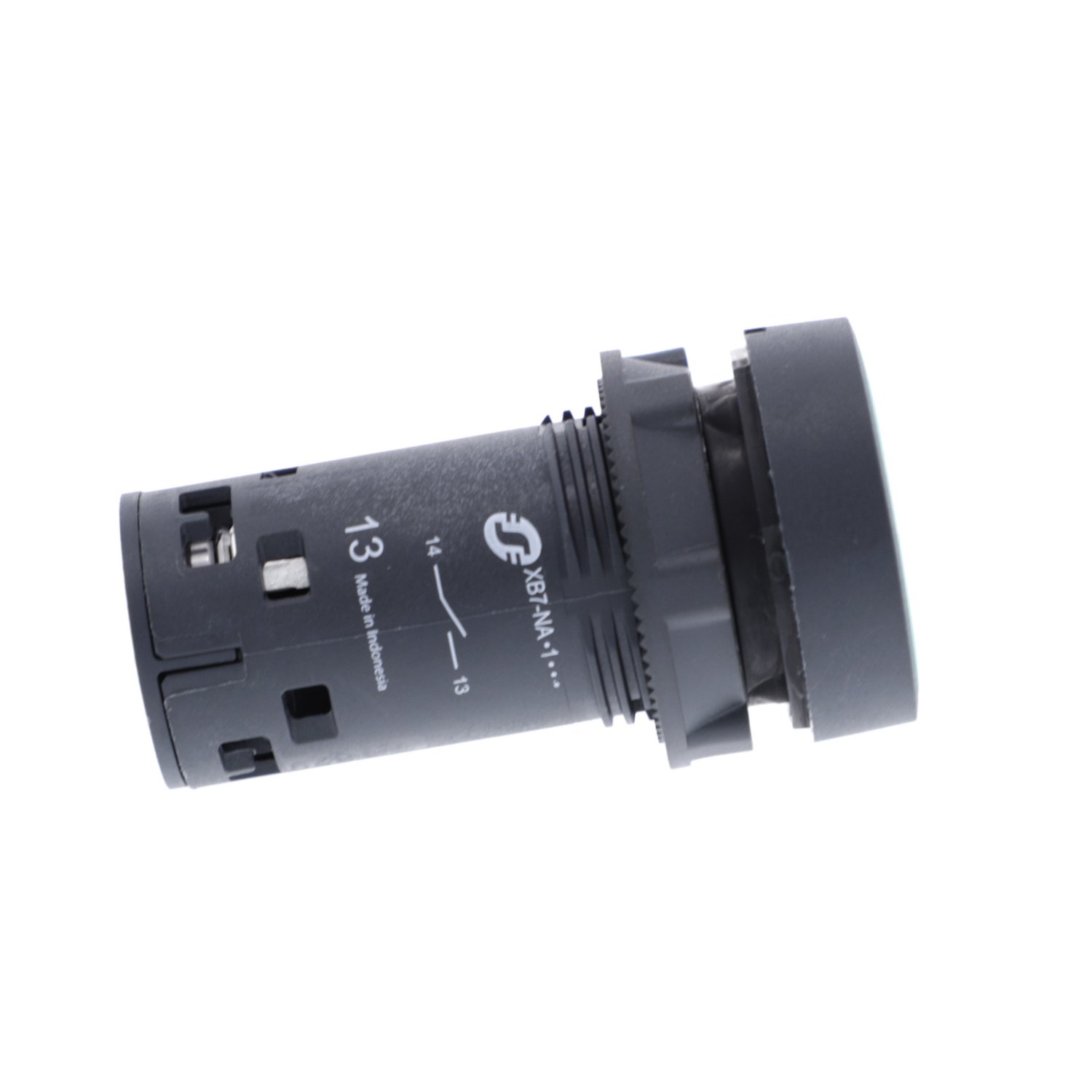

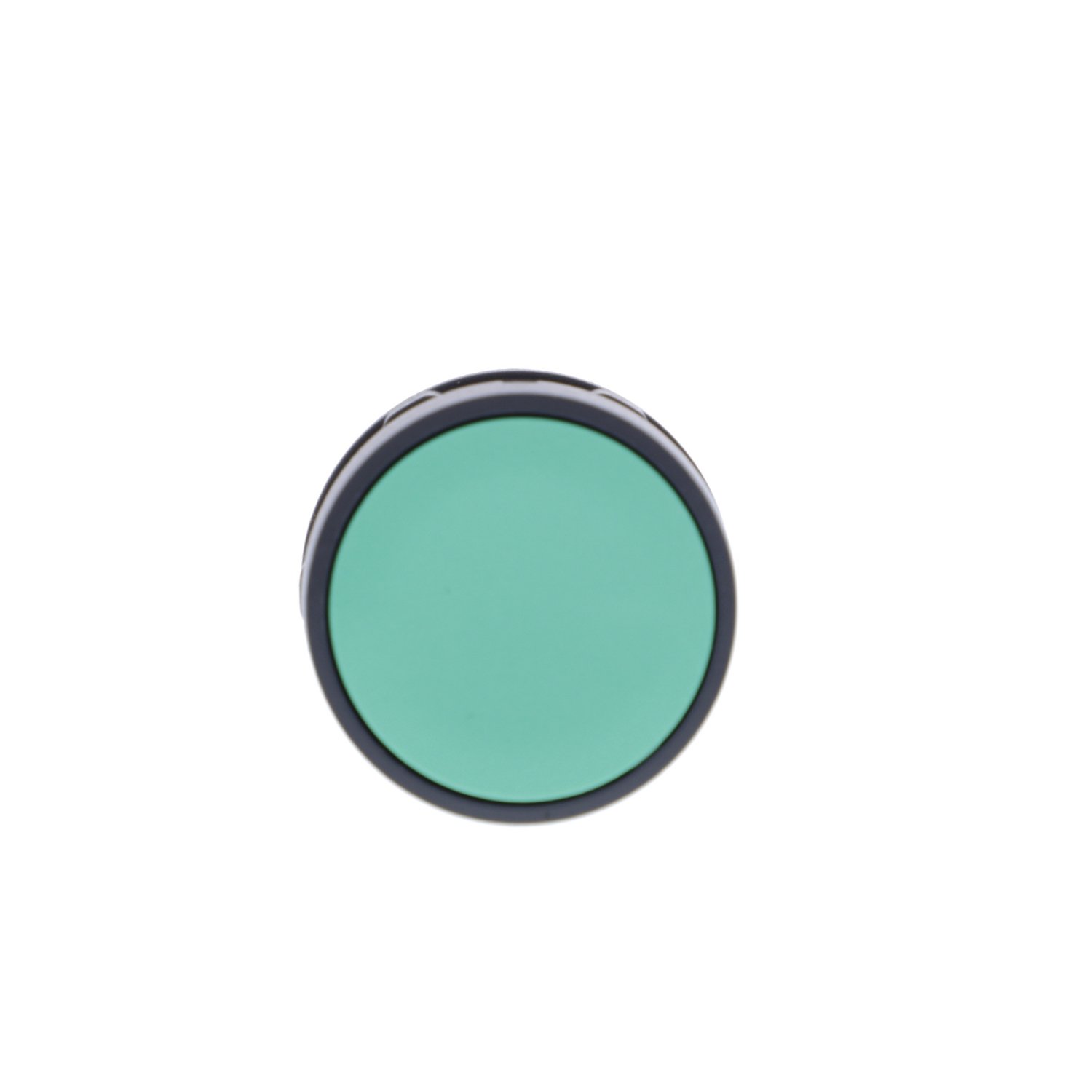

Botão Monobloco 22mm Plástico Verde 1NA XB7NA31 Schneider

Cod. do Produto: 5697
Botão Monobloco 22mm Plástico Verde 1NA XB7NA31 Schneider
Cod. do Produto: 5697
R$ 53,23 Mais formas de pagamento
1x de R$ 52,17 no cartão de crédito
R$ 53,23
    • Selecione a Cor:
      • Preto
      • Verde
      • Vermelho
    • Opção:
Apenas 6 unidades em estoque
Loja Segura
Compre Pelo WhatsApp
  • Ajax Loader

Você também pode gostar de

Ajax Loader

Descrição do Produto





Dados Técnicos

Linha de Produto Harmony XB7
Tipo de produto ou componente Botão não luminoso
Nome abreviado do dispositivo XB7
Grau de proteção IP IP20 conforme IEC 60529 (Face traseira)
IP65 conforme IEC 60529 (Face frontal)
Formato do cabeçote da unidade de sinalização Redondo
Tipo de acionamento Retorno por mola
Característica do acionamento Verde Faceado, Sem gravação
Tipo e composição dos contatos 1 NA
Conexões - terminais Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1



Complementar

Descrição dos terminais ISO nº 1 (13-14)NA
Montagem do dispositivo Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme EN/IEC 60947-1
Centro de fixação >= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm
>= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm
Modo de fixação Porca de fixação abaixo do cabeçote: 2…2,4 N.m
Operação dos contatos Abertura lenta
Ruptura positiva Apenas com contato NA
Durabilidade mecânica 1000000 ciclos
Torque de aperto 0,8…1,2 N.m conforme EN 60947-1
Formato da cabeça do parafuso Cruzado compatível com JIS Nº 1 chave de fendas
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Proteção contra sobrecarga e curtos-circuitos 4 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
Tensão nominal de isolação 250 V (graus de poluição 3) conforme EN/IEC 60947-1
Tensão nominal suportável de impulso 4 kV EN/IEC 60947-1
Corrente nominal de operação 0,1 A a 250 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,22 A a 125 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,3 A a 240 V, CA-14, D300 conforme EN/IEC 60947-5-1
0,6 A a 120 V, CA-14, D300 conforme EN/IEC 60947-5-1
Durabilidade elétrica 1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
Confiabilidade elétrica Λ < 10exp(-6) a 17 V, 5 mA conforme EN/IEC 60947-5-4
Normas UL 508
CSA C22.2 No 14
JIS C8201-5-1
EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-1
Certificações do produto CCC
GOST



Medidas

Altura 29 mm
Largura 29 mm
Profundidade 51,5 mm
Peso do produto 0,021 kg
