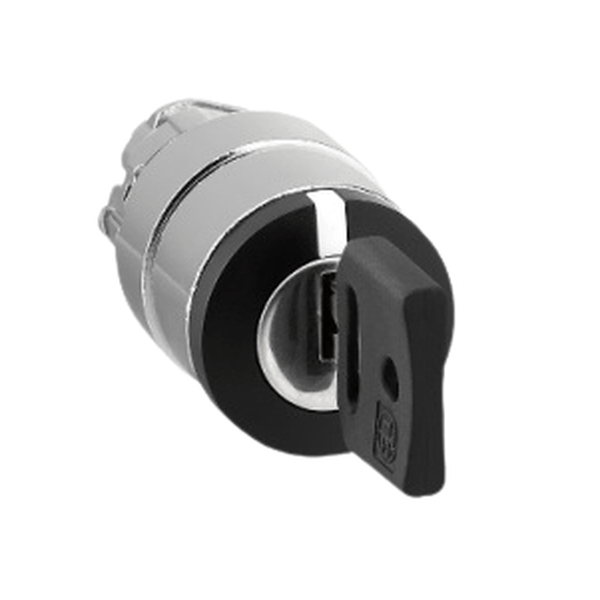

O ZB4BG7 é o cabeçote para a chave seletora da linha Harmony XB4. O cabeçote da chave seletora possui manopla padrão de 3 posições, opera com mecanismo de retorno por mola e chave. Esta chave seletora oferece uma interface ergonômica para controlar suas máquinas. É fornecido com manopla padrão e pode ser facilmente instalado em unidades de chave seletora compatíveis. Ele fornece uma ajuda clara na configuração de suas máquinas em vários modos de operação. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP69K. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Fabricante | Schneider |
|---|---|
| Código Referência | ZB4BG7 |
| gama de produtos | Harmony XB4 |
| tipo de produto ou componente | Cabeça para interruptor selector de chave |
| nome curto do aparelho | ZB4 |
| material do aro | Metal cromado |
| diâmetro de montagem | 22 mm |
| tipo de cabeça | Standard |
| forma da cabeça da unidade de sinalização | Redondo |
| retorno | Para o centro |
| perfil do operador | Preto interruptor de chave |
| informações de posição do operador | 3 posições +/- 45° |
| tipo de bloqueio de teclas | Key 455 |
| posição de retirada da chave | Centro |
| largura total CAD | 29 mm |
|---|---|
| altura total CAD | 29 mm |
| profundidade total CAD | 72 mm |
| peso líquido | 0,098 kg |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância: 0.1 m |
| durabilidade mecânica | 1000000 ciclos |
| código de composição elétrica | C3 para <6 contactos usando simples blocos em montagem frontal C4 para <6 contactos usando simples e dupla blocos em montagem frontal C5 para <5 contactos usando simples blocos em montagem frontal C6 para <5 contactos usando simples e dupla blocos em montagem frontal C7 para <4 contactos usando simples blocos em montagem frontal C8 para <4 contactos usando simples e dupla blocos em montagem frontal C11 para <3 contactos usando simples blocos em montagem frontal |
| apresentação do dispositivo | Elemento básico |
| Tratamento de Proteção | TH |
|---|---|
| temperatura do ar ambiente para armazenamento | -40…70 °C |
| temperatura do ar ambiente para operação | -40…70 °C |
| categoria de sobretensão | Classe Iem conformidade com IEC 60536 |
| Grau de protecção IP | IP66em conformidade com IEC 60529 IP67 IP69 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| grau de protecção IK | IK06 com tampa de buraco de fechadura ZBGP conforming to IEC 50102 |
| normas | EN/IEC 60947-5-5 EN/IEC 60947-1 UL 508 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-5-1 GB 14048.5 |
| certificações de produtos | GL BV CSA UL na lista LROS (Lloyds Register of Shipping) DNV |
| resistência a vibrações | 5 gn (f= 2…500 Hz)em conformidade com IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para aceleração em meia onda sinusoidalem conformidade com IEC 60068-2-27 50 gn (duração = 11 ms) para aceleração em meia onda sinusoidalem conformidade com IEC 60068-2-27 |
