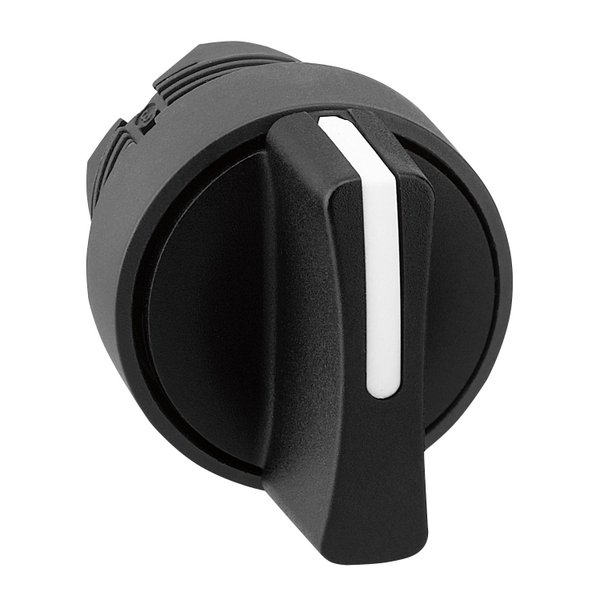

O ZB5AD8 é o cabeçote para a chave seletora preta da linha Harmony XB5. O cabeçote da chave seletora possui manopla curta de 3 posições e opera com mecanismo de retorno por mola. Esta chave seletora oferece uma interface ergonômica para controlar suas máquinas. É fornecido com manopla padrão e pode ser facilmente instalado em unidades de chave seletora compatíveis. Ele fornece uma ajuda clara na configuração de suas máquinas em vários modos de operação. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP20. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto.
| Fabricante | Schneider |
|---|---|
| Código Referência | ZB5AD8 |
| Linha de produto | Harmony XB5 |
| Tipo de produto ou componente | Cabeçote para comutador |
| Material do aro | Plástico cinza escuro |
| diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| formato do cabeçote da unidade de sinalização | Redondo |
| tipo de acionamento | Direita para centro Retorno por mola |
| característica do acionamento | Preto Manopla curta |
| informações de posição do acionamento | 3 Posições +/- 45° |
| largura total CAD | 29 mm |
|---|---|
| altura total CAD | 29 mm |
| profundidade total CAD | 46 mm |
| Peso líquido | 0,017 kg |
| durabilidade mecânica | 1000000 ciclos |
| Nome da posição | XALD 1...5 furos XALK 2...5 furos |
| código de composição elétrica | C3 menor que 6 contatos utilizando Único blocos em Montagem frontal C4 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal C5 menor que 5 contatos utilizando Único blocos em Montagem frontal C6 menor que 5 contatos utilizando Simples e dupla blocos em Montagem frontal C7 menor que 4 contatos utilizando Único blocos em Montagem frontal C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal SF1 menor que 3 contatos utilizando Único blocos em Montagem frontal SR1 menor que 3 contatos utilizando Único blocos em Montagem traseira |
| Apresentação do dispositivo | Componentes separados |
| Tratamento de proteção | TH |
|---|---|
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| categoria de sobretensão | Classe II conforme IEC 60536 |
| grau de proteção IP | IP67 conforme IEC 60529 IP69 conforme IEC 60529 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Grau de proteção IK | IK06 conforme IEC 50102 |
| Normas | EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-5-1 EN/IEC 60947-5-4 UL 508 JIS C8201-1 |
| Certificações do produto | BV GL DNV LROS (Lloyds register of shipping) UL listed CSA |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
