| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | ZB4BK1733 |
| Linha de produto | Harmony XB4 |

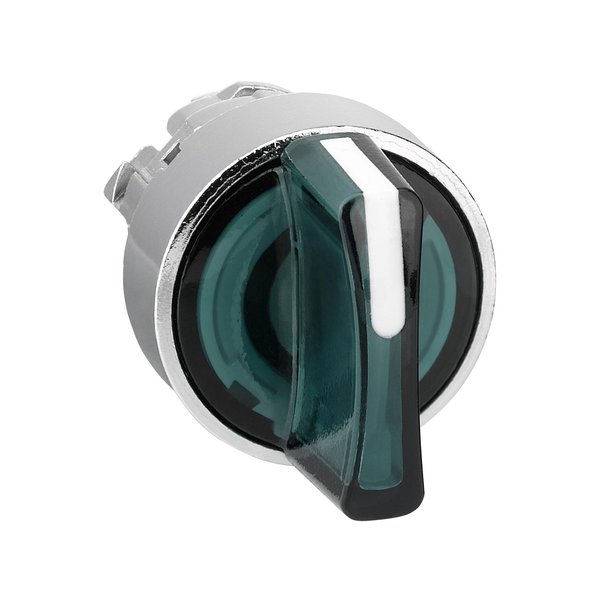

| Tipo de produto ou componente | Cabeçote para comutador luminoso |
| Compatibilidade do produto | Universal LED |
| Material do aro | Metal cromado |
| Tipo de cabeçote | Normal (22mm) |
| diâmetro de montagem | 22 mm |
| formato do cabeçote da unidade de sinalização | Redondo |
| tipo de acionamento | Esquerda para o centro Retorno por mola |
| característica do acionamento | Verde Manopla curta |
| informações de posição do acionamento | 3 Posições +/- 45° |
| largura total CAD | 29 mm |
|---|---|
| altura total CAD | 29 mm |
| profundidade total CAD | 43 mm |
| Peso líquido | 0,036 kg |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| durabilidade mecânica | 500000 ciclos |
| código de composição elétrica | M3 menor que 4 contatos utilizando Único blocos em Montagem frontal com LED incorporado M6 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED integral e transformador M10 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED incorporado M4 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal com LED incorporado |
| Apresentação do dispositivo | Componentes separados |
| Tratamento de proteção | TH |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| categoria de sobretensão | Classe I conforme IEC 60536 |
| grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| Grau de proteção IK | IK04 conforme IEC 50102 |
| Normas | EN/IEC 60947-5-1 JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-5-5 EN/IEC 60947-5-4 EN/IEC 60947-1 UL 508 JIS C8201-1 |
| Certificações do produto | DNV GL UL listed LROS (Lloyds register of shipping) CSA BV |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
