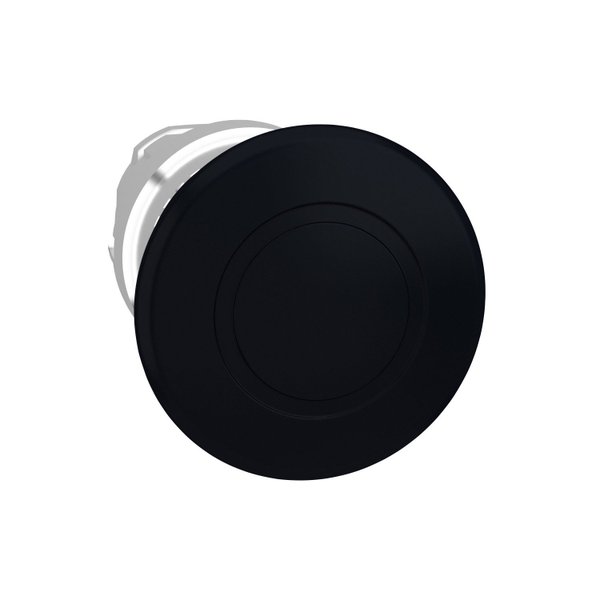

O ZB4BT2 é o cabeçote do botão cogumelo preto da linha Harmony XB4. Opera com um mecanismo de girar para destravar. Este cabeçote de botão em forma de cogumelo de 40 mm é ideal para situações onde são necessárias ações rápidas para que um processo ou máquina funcione corretamente ou onde os movimentos do operador exijam máxima ergonomia. É facilmente combinado com a linha Harmony de blocos de contato para executar uma grande variedade de funções de controle. É claramente distinguível visualmente à distância graças a uma forma proeminente de cogumelo de 40 mm. É resistente a impactos, poeira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Linha de Produto | Harmony XB4 |
| Tipo de produto ou componente | Cabeçote para botão não luminoso |
| Nome abreviado do dispositivo | ZB4 |
| Material do aro | Metal cromado |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Com trava |
| Característica do acionamento | Preto Botão cogumelo Ø 40 mm, Sem gravação |
| Tipo de acionamento | Ação de disparo e trava mecânica |
| Rearme | Puxar para destravar |
Complementar
| Durabilidade mecânica | 500000 ciclos |
| Código de composição elétrica | C11 menor que 3 contatos utilizando Único blocos em Montagem frontal C15 menor que 1 contatos utilizando Único blocos em Montagem frontal C7 menor que 4 contatos utilizando Único blocos em Montagem frontal C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal C10 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal |
| Grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| Normas | EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-5 EN/IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1 |
| Certificações do produto | GL LROS (Lloyds register of shipping) UL listed DNV CSA BV |
Medidas
| Altura | 40 mm |
| Largura | 40 mm |
| Profundidade | 56 mm |
| Peso do produto | 0,077 kg |
