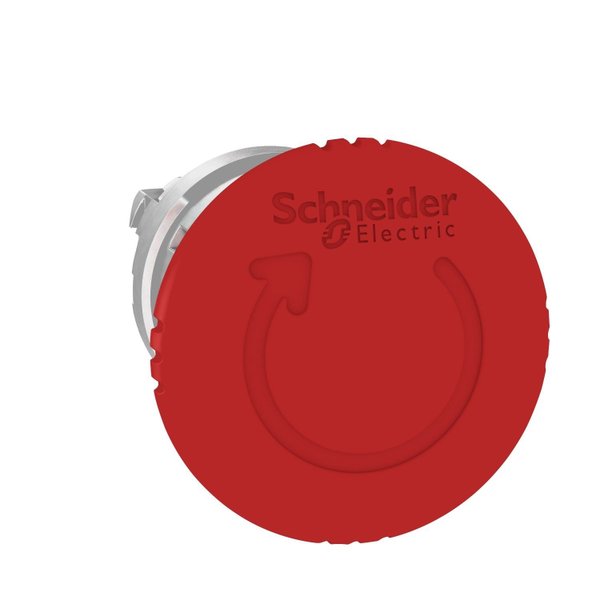

O ZB4BS844 é o cabeçote do botão de emergência vermelho da linha Harmony XB4. Possui formato cogumelo de 40 mm para parada/desligamento de emergência, opera com um mecanismo de girar para destravar. Este botão de parada/desligamento de emergência, também chamado de EMS (Emergency Machine Stop) e EMO (Emergency Off), fornece uma interface ergonômica para controlar suas máquinas. É facilmente instalado em botões completos de parada de emergência e desligamento compatíveis. É claramente distinguível visualmente à distância graças a uma cor clara e a uma forma proeminente de cogumelo de 40 mm. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Linha de Produto | Harmony XB4 |
| Tipo de produto ou componente | Cabeçote para botão de desligamento de emergência |
| Nome abreviado do dispositivo | ZB4 |
| Material do aro | Metal cromado |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Ação de disparo e trava mecânica |
| Característica do acionamento | Vermelho Botão cogumelo Ø 40 mm, Sem gravação |
| Tipo de acionamento | Ação de disparo e trava mecânica |
| Rearme | Girar para destravar |
Complementar
| Durabilidade mecânica | 300000 ciclos |
| Código de composição elétrica | C7 menor que 4 contatos utilizando Único blocos em Montagem frontal C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal C15 menor que 1 contatos utilizando Único blocos em Montagem frontal C10 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal |
| Grau de proteção IP | IP66 conforme IEC 60529 IP69 IP69K |
| Normas | UL 508 EN/IEC 60947-5-5 CSA C22.2 No 14 EN/IEC 60947-5-4 JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60204-1 IEC 60364-5-53 GB 14048.5 EN/ISO 13850 JIS C8201-1 |
| Certificações do produto | DNV BV CSA LROS (Lloyds register of shipping) UL listed GL |
Medidas
| Altura | 40 mm |
| Largura | 40 mm |
| Profundidade | 57 mm |
| Peso do produto | 0,073 kg |
