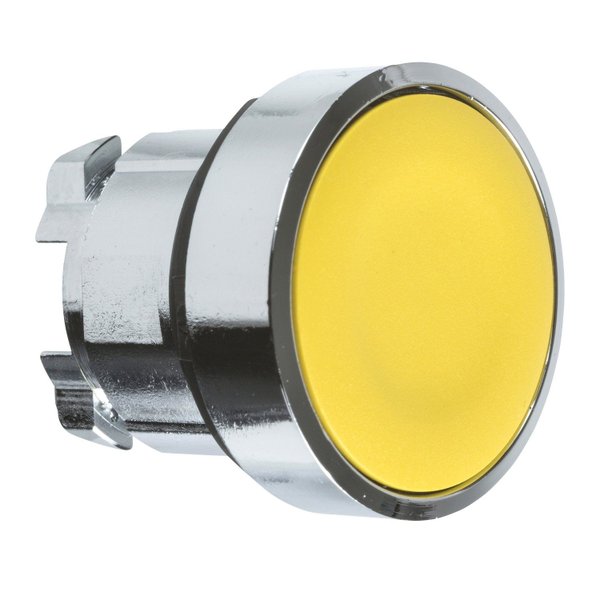

O ZB4BA5 é um cabeçote de botão faceado amarelo da linha Harmony XB4. Opera com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma interface ergonômica para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido. É resistente a impactos, poeira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Linha de Produto | Harmony XB4 |
| Tipo de produto ou componente | Cabeçote para botão não luminoso |
| Nome abreviado do dispositivo | ZB4 |
| Material do aro | Metal cromado |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Retorno por mola |
| Característica do acionamento | Amarelo Faceado, Sem gravação |
Complementar
| Durabilidade mecânica | 10000000 ciclos |
| Código de composição elétrica | C1 menor que 9 contatos utilizando Único blocos em Montagem frontal C2 menor que 9 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal C15 menor que 1 contatos utilizando Único blocos em Montagem frontal |
| Grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| Normas | UL 508 EN/IEC 60947-5-5 EN/IEC 60947-5-4 EN/IEC 60947-5-1 JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-1 |
| Certificações do produto | LROS (Lloyds register of shipping) CSA DNV UL listed GL BV |
Medidas
| Altura | 29 mm |
| Largura | 29 mm |
| Profundidade | 28 mm |
