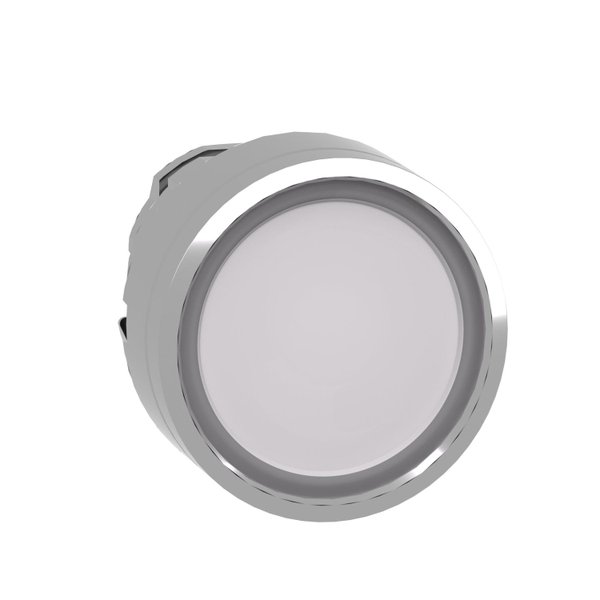

O ZB4BW313 é um cabeçote de botão branco com LED integrado da linha Harmony XB4, opera com um mecanismo de retorno/impulso por mola. Este cabeçote de botão iluminado por LED universal fornece uma interface versátil para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido. É claramente distinguível visualmente à distância graças à cor clara e ao toque devido ao elemento saliente, minimizando erros no controle da máquina. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto. Fornece alto brilho para fácil identificação da função e do modo de operação, mesmo em ambientes muito iluminados.
| Linha de Produto | Harmony XB4 |
| Tipo de produto ou componente | Cabeçote para botão luminoso |
| Nome abreviado do dispositivo | ZB4 |
| Material do aro | Metal cromado |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Retorno por mola |
| Característica do acionamento | Branco Faceado, Sem gravação |
| informações adicionais do acionamento | Com lente lisa |
| Compatibilidade do produto | Universal LED |
Complementar
| Resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Durabilidade mecânica | 10000000 ciclos |
| Código de composição elétrica | M1 menor que 6 contatos utilizando Único blocos em Montagem frontal com LED incorporado M2 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal com LED incorporado M6 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED integral e transformador M10 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED incorporado |
| Grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| Normas | EN/IEC 60947-5-4 EN/IEC 60947-1 CSA C22.2 No 14 EN/IEC 60947-5-1 JIS C8201-5-1 EN/IEC 60947-5-5 UL 508 JIS C8201-1 |
| Certificações do produto | GL BV DNV CSA LROS (Lloyds register of shipping) UL listed |
Medidas
| Altura | 40 mm |
| Largura | 40 mm |
| Profundidade | 56 mm |
| Peso do produto | 0,078 kg |
