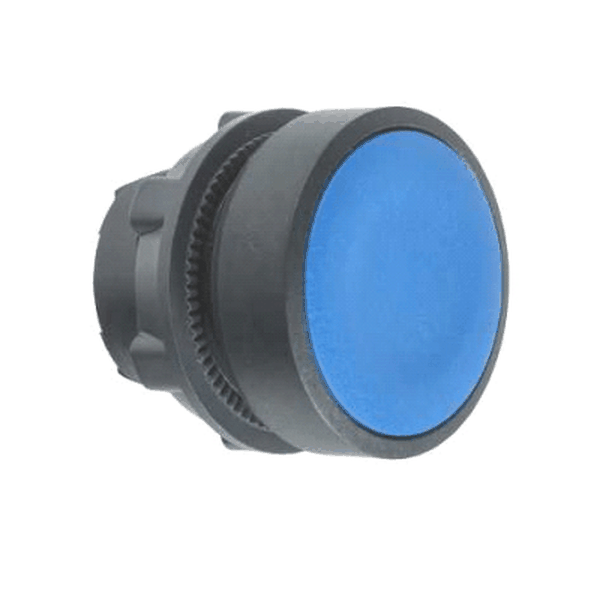

O ZB5AA6 é um cabeçote de botão faceado azul da linha Harmony XB5. Opera com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma interface ergonômica para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido. É resistente a impactos, poeira, água e vibrações graças ao seu IP66 / IP67 / IP69. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto.
| Fabricante | Schneider |
| Código Referência | ZB5AA6 |
| Linha de produto | Harmony XB5 |
| Tipo de produto ou componente | Cabeçote para botão não luminoso |
| Nome abreviado do dispositivo | ZB5 |
| Material do aro | Plástico cinza escuro |
| diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| formato do cabeçote da unidade de sinalização | Redondo |
| tipo de acionamento | Retorno por mola |
| característica do acionamento | Azul Faceado, Sem gravação |
Complementar
| largura total CAD | 29 mm |
| altura total CAD | 29 mm |
| profundidade total CAD | 28 mm |
| Peso líquido | 0,018 kg |
| durabilidade mecânica | 10000000 ciclos |
| Nome da posição | XALD 1...5 furos XALK 2...5 furos |
| código de composição elétrica | C1 menor que 9 contatos utilizando Único blocos em Montagem frontal C2 menor que 9 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal C15 menor que 1 contatos utilizando Único blocos em Montagem frontal SF1 menor que 3 contatos utilizando Único blocos em Montagem frontal SR1 menor que 3 contatos utilizando Único blocos em Montagem traseira |
| Apresentação do dispositivo | Componentes separados |
| Tratamento de proteção | TH |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| categoria de sobretensão | Classe II conforme IEC 60536 |
| grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Grau de proteção IK | IK03 conforme IEC 50102 |
| Normas | UL 508 EN/IEC 60947-5-4 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-5-1 EN/IEC 60947-5-1 JIS C8201-1 |
| Certificações do produto | BV LROS (Lloyds register of shipping) DNV CSA UL listed GL |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
