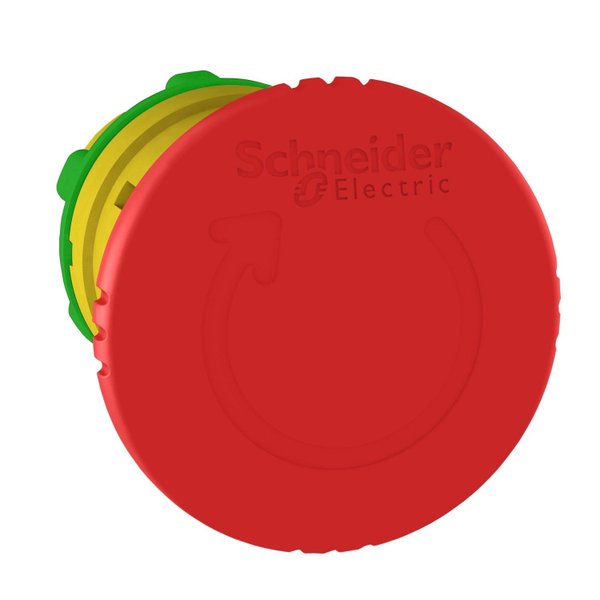

O ZB5AS844 é o cabeçote do botão cogumelo vermelho da linha Harmony XB5. Opera com um mecanismo de girar para destravar. Este cabeçote de botão em forma de cogumelo de 40 mm é ideal para situações onde são necessárias ações rápidas para que um processo ou máquina funcione corretamente ou onde os movimentos do operador exijam máxima ergonomia. É facilmente combinado com a linha Harmony de blocos de contato para executar uma grande variedade de funções de controle. É claramente distinguível visualmente à distância graças a uma forma proeminente de cogumelo de 40 mm. É resistente a impactos, poeira, água e vibrações graças ao seu IP66 / IP67 / IP69 / IP69K. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto.
| Linha de Produto | Harmony XB5 |
| Tipo de produto ou componente | Cabeçote para botão de parada de emergência |
| Destino do produto | Botão de parada de emergência |
| Nome abreviado do dispositivo | ZB5 |
| Material do aro | Plástico cinza escuro |
| Tipo de cabeçote | Normal (22mm) |
| Diâmetro de montagem | 22 mm |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Ação de disparo e trava mecânica |
| Rearme | Girar para destravar |
| Característica do acionamento | Vermelho Botão cogumelo Ø 40 mm, Sem gravação |
Complementar
| Resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Durabilidade mecânica | 300000 ciclos |
| Código de composição elétrica | C7 menor que 4 contatos utilizando Único blocos em Montagem frontal C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal C15 menor que 1 contatos utilizando Único blocos em Montagem frontal SF1 menor que 3 contatos utilizando Único blocos em Montagem frontal SR1 menor que 3 contatos utilizando Único blocos em Montagem traseira C10 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal |
| Grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| Normas | UL 508 EN/ISO 13850 IEC 60364-5-53 EN/IEC 60204-1 GB 14048.5 JIS C8201-5-1 EN/IEC 60947-5-4 CSA C22.2 No 14 EN/IEC 60947-5-5 EN/IEC 60947-1 EN/IEC 60947-5-1 JIS C8201-1 |
| Certificações do produto | CSA DNV LROS (Lloyds register of shipping) UL listed GL BV |
| Peso do produto | 0,046 kg |
