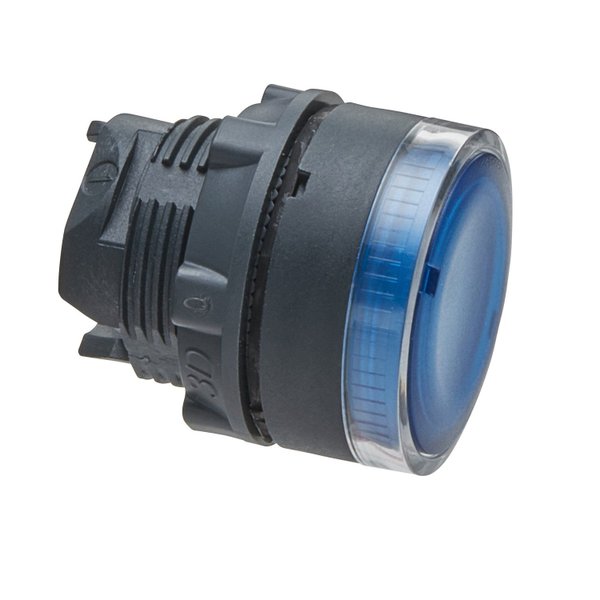

O ZB5AW36 é um cabeçote de botão modular azul saliente com lâmpada BA9s da linha Harmony XB5, opera com um mecanismo de retorno/impulso por mola. Este cabeçote de botão iluminado por lâmpada BA9s fornece uma interface versátil para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido. É claramente distinguível visualmente à distância graças à cor clara e ao toque devido ao elemento saliente, minimizando erros no controle da máquina. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto. Fornece alto brilho para fácil identificação da função e do modo de operação, mesmo em ambientes muito iluminados.
| Linha de Produto | Harmony XB5 |
| Tipo de produto ou componente | Cabeçote para botão luminoso |
| Nome abreviado do dispositivo | ZB5 |
| Compatibilidade do produto | BA 9s |
| Material do aro | Plástico cinza escuro |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Retorno por mola |
| Característica do acionamento | Azul Faceado, Sem gravação |
| Informações adicionais do acionamento | Com lente lisa |
Complementar
| Resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Durabilidade mecânica | 10000000 ciclos |
| Grupo principal | Botão luminoso |
| Grupo de produto | Faceado com base BA9s |
| Nome da posição | XALD 1...5 furos XALK 2...5 furos |
| Cor da pastilha ou da lente | Azul |
| Gravação | Sem gravação |
| Código de composição elétrica | M7 menor que 6 contatos utilizando Único blocos em Montagem frontal com BA 9s M8 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal com BA 9s M9 menor que 2 contatos utilizando Único blocos em Montagem frontal com BA 9s e transformador MF2 menor que 2 contatos utilizando Único blocos em Montagem frontal com BA 9s |
| Grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| Normas | UL 508 JIS C8201-5-1 GB 14048.5 EN/IEC 60947-5-4 CSA C22.2 No 14 EN/IEC 60947-5-1 EN/IEC 60947-1 JIS C8201-1 |
| Certificações do produto | GL CSA LROS (Lloyds register of shipping) BV DNV UL listed |
| Peso do produto | 0,018 kg |
