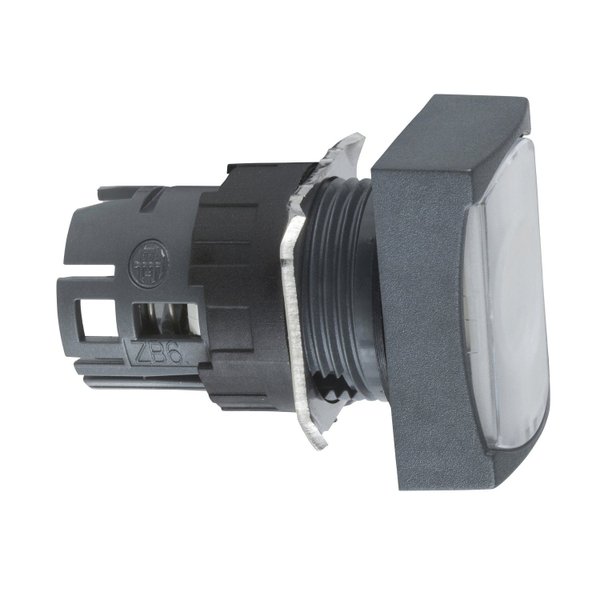

O ZB6DW1 é o cabeçote para o botão luminoso da linha Harmony XB6 que faz parte dos botões, seletores e sinalizadores de plástico de diâmetro 16 mm. Possui formato retangular e coloração branco iluminado, além de um mecanismo de retorno por mola, 12...24VCC. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 16mm de diâmetro. É resistente a impactos, poeira, água e vibração, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
| Fabricante | Schneider |
| Código Referência | ZB6DW1 |
| Linha de produto | Harmony XB6 |
| Tipo de produto ou componente | Cabeçote para botão luminoso |
| Compatibilidade do produto | LED incorporado |
| Nome abreviado do dispositivo | ZB6 |
| Material do aro | Plástico |
| diâmetro de montagem | 16 mm |
| formato do cabeçote da unidade de sinalização | Retangular |
| tipo de acionamento | Retorno por mola |
| característica do acionamento | Branco Faceado, Sem gravação |
Complementar
| largura total CAD | 24 mm |
| altura total CAD | 18 mm |
| profundidade total CAD | 33 mm |
| Peso líquido | 0,016 kg |
| Tratamento de proteção | TC |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -25…70 °C |
| classe de proteção contra choques elétricos | Classe II conforme IEC 61140 |
| grau de proteção IP | IP65 conforme IEC 60529 |
| grau de proteção NEMA | NEMA 13 conforme UL 50 NEMA 4 conforme UL 50 NEMA 4X conforme UL 50 NEMA 4 conforme CSA C22.2 n.º 94 NEMA 4X conforme CSA C22.2 n.º 94 NEMA 13 conforme CSA C22.2 n.º 94 |
| Normas | JIS C8201-5-1 EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 EN/IEC 60947-5-5 JIS C 852 EN/IEC 60947-1 JIS C8201-1 |
| Certificações do produto | GOST CSA CCC UL |
| resistência à vibração | +/- 3 mm (f= 2…500 Hz) conforme IEC 60068-2-6 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
