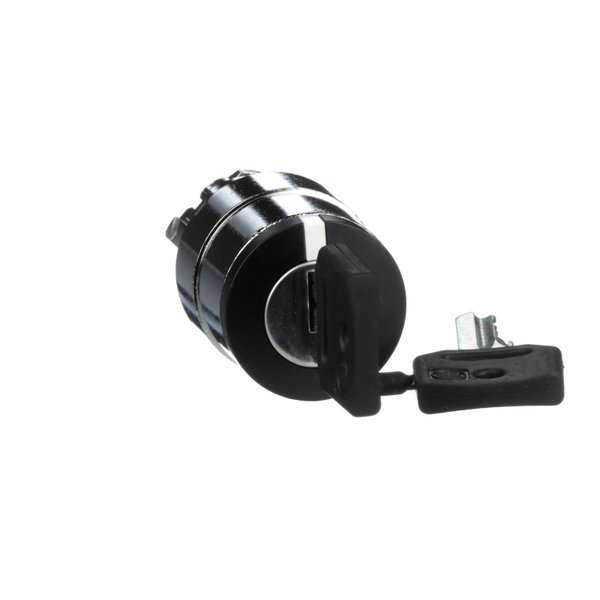

O ZB4BG2 é o cabeçote para a chave seletora da linha Harmony XB4. O cabeçote da chave seletora possui manopla padrão de 2 posições fixas, opera com mecanismo de chave. Esta chave seletora oferece uma interface ergonômica para controlar suas máquinas. É fornecido com manopla padrão e pode ser facilmente instalado em unidades de chave seletora compatíveis. Ele fornece uma ajuda clara na configuração de suas máquinas em vários modos de operação. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP69K. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Linha de Produto | Harmony XB4 |
| Tipo de produto ou componente | Cabeçote para comutador com chave |
| Nome abreviado do dispositivo | ZB4 |
| Material do aro | Metal cromado |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Característica do acionamento | Preto Comutador com chave |
| Informações de posição do acionamento | 2 Posições 90° |
| Tipo de bloqueio | Key 455 |
| Posição de retirada da chave | Esquerda |
Complementar
| Resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Durabilidade mecânica | 1000000 ciclos |
| Código de composição elétrica | C3 menor que 6 contatos utilizando Único blocos em Montagem frontal C4 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal C5 menor que 5 contatos utilizando Único blocos em Montagem frontal C6 menor que 5 contatos utilizando Simples e dupla blocos em Montagem frontal C7 menor que 4 contatos utilizando Único blocos em Montagem frontal C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal C15 menor que 1 contatos utilizando Único blocos em Montagem frontal |
| Grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| Normas | EN/IEC 60947-1 GB 14048.5 EN/IEC 60947-5-5 EN/IEC 60947-5-1 EN/IEC 60947-5-4 UL 508 CSA C22.2 No 14 |
| Certificações do produto | DNV GL LROS (Lloyds register of shipping) CSA BV UL listed |
