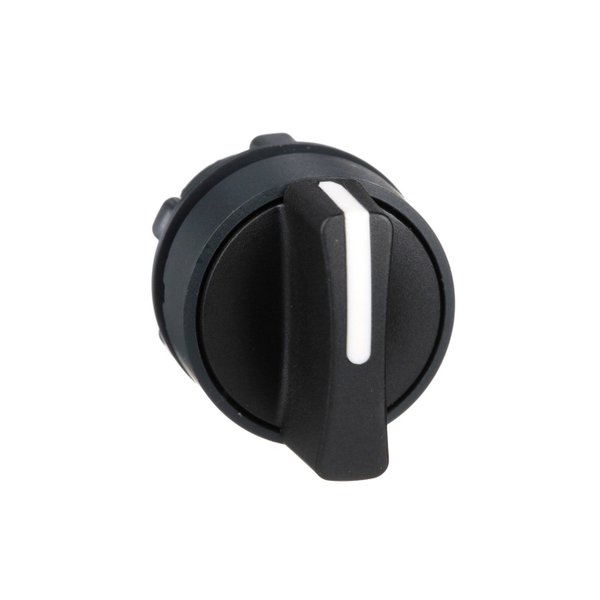

O ZB5AD5 é o cabeçote para a chave seletora preta da linha Harmony XB5. O cabeçote da chave seletora possui manopla curta de 3 posições e opera com mecanismo de retorno por mola. Esta chave seletora oferece uma interface ergonômica para controlar suas máquinas. É fornecido com manopla padrão e pode ser facilmente instalado em unidades de chave seletora compatíveis. Ele fornece uma ajuda clara na configuração de suas máquinas em vários modos de operação. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP20. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto.
| Linha de Produto | Harmony XALF Harmony XB5 |
| Tipo de produto ou componente | Cabeçote para comutador |
| Nome abreviado do dispositivo | ZB5 |
| Material do aro | Plástico cinza escuro |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Característica do acionamento | Preto Manopla curta |
| Informações de posição do acionamento | 3 Posições +/- 45° |
| Tipo de acionamento | Ao centro Retorno por mola |
Complementar
| Resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Durabilidade mecânica | 1000000 ciclos |
| Código de composição elétrica | C3 menor que 6 contatos utilizando Único blocos em Montagem frontal C4 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal C5 menor que 5 contatos utilizando Único blocos em Montagem frontal C6 menor que 5 contatos utilizando Simples e dupla blocos em Montagem frontal C7 menor que 4 contatos utilizando Único blocos em Montagem frontal C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal C11 menor que 3 contatos utilizando Único blocos em Montagem frontal SF1 menor que 3 contatos utilizando Único blocos em Montagem frontal SR1 menor que 3 contatos utilizando Único blocos em Montagem traseira |
| Grau de proteção IP | IP67 conforme IEC 60529 IP69 conforme IEC 60529 IP69K |
| Normas | UL 508 EN/IEC 60947-5-1 EN/IEC 60947-1 CSA C22.2 No 14 EN/IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1 |
| Certificações do produto | UL listed GL LROS (Lloyds register of shipping) DNV BV CSA |
