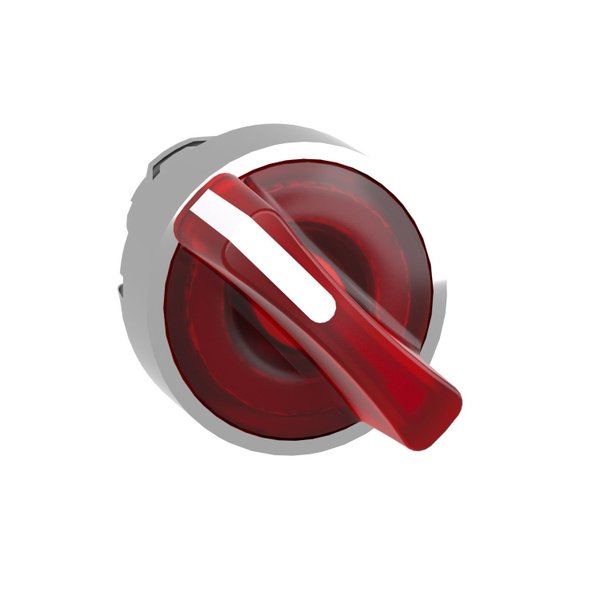

O ZB4BK1243 é o cabeçote para a chave seletora luminosa vermelha da linha Harmony XB4. O cabeçote da chave seletora é iluminada por LED universal com manopla padrão de 2 posições fixas, opera com mecanismo de retenção. Esta chave seletora iluminada por LED universal oferece uma interface ergonômica para controlar suas máquinas. É fornecido com manopla padrão e pode ser facilmente instalado em unidades de chave seletora compatíveis. Ele fornece uma ajuda clara na configuração de suas máquinas em vários modos de operação, mesmo em salas de controle mais escuras, e com um feedback visual claro. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP69K. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Linha de Produto | Harmony XB4 |
| Tipo de produto ou componente | Cabeçote para comutador |
| Nome abreviado do dispositivo | ZB4 |
| Material do aro | Metal cromado |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Posições fixas |
| Característica do acionamento | Vermelho Manopla curta |
| Informações de posição do acionamento | 2 Posições 90° |
Complementar
| Resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Durabilidade mecânica | 1000000 ciclos |
| Código de composição elétrica | M3 menor que 4 contatos utilizando Único blocos em Montagem frontal com LED incorporado M6 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED integral e transformador M10 menor que 2 contatos utilizando Único blocos em Montagem frontal com LED incorporado M4 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal com LED incorporado |
| Grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| Normas | JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 EN/IEC 60947-5-5 JIS C8201-1 |
| Certificações do produto | DNV UL listed LROS (Lloyds register of shipping) CSA GL BV |
