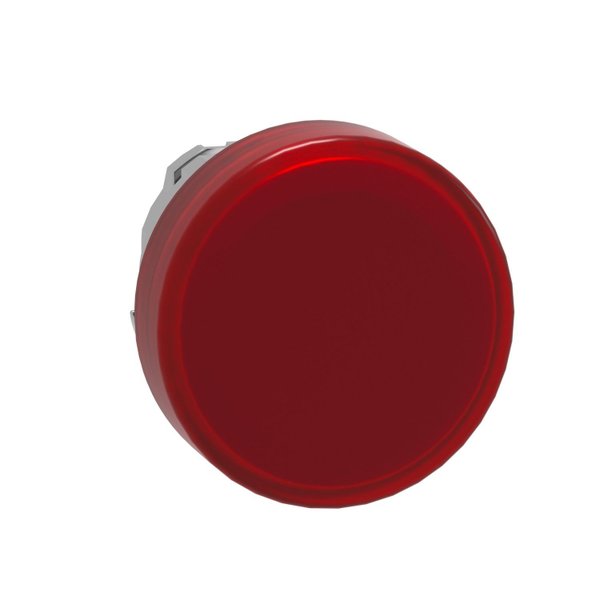

O ZB4BV043 é um cabeçote para sinalizador modular vermelho com LED universal da linha Harmony XB4. Este cabeçote para sinalizador com LED universal foi projetado para durar, dispensando manutenção para um indicador brilhante das operações do processo e da máquina. É claramente distinguível visualmente à distância graças à cor clara das lentes, permitindo que estados complexos da máquina sejam lidos rapidamente. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura metálica, o que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Fabricante | Schneider |
| Código Referência | ZB4BV043 |
| Linha de produto | Harmony XB4 |
| Tipo de produto ou componente | Cabeçote para sinalizador |
| Compatibilidade do produto | Universal LED |
| Nome abreviado do dispositivo | ZB4 |
| Material do aro | Metal cromado |
| diâmetro de montagem | 22 mm |
| quantidade indivisível de venda | 1 |
| Tipo de cabeçote | Normal (22mm) |
| formato do cabeçote da unidade de sinalização | Redondo |
| Cor da pastilha ou da lente | Vermelho |
| informações adicionais do acionamento | Com lente lisa |
Complementar
| largura total CAD | 29 mm |
| altura total CAD | 29 mm |
| profundidade total CAD | 30 mm |
| Peso líquido | 0,026 kg |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| código de composição elétrica | P1 em Montagem frontal com LED incorporado P2 em Montagem frontal com LED integral e transformador |
| Apresentação do dispositivo | Componentes separados |
| Tratamento de proteção | TH |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| categoria de sobretensão | Classe I conforme IEC 60536 |
| grau de proteção IP | IP66 conforme IEC 60529 IP67 IP69 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| Grau de proteção IK | IK06 conforme IEC 50102 |
| Normas | EN/IEC 60947-5-1 EN/IEC 60947-5-4 UL 508 EN/IEC 60947-5-5 JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-1 |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
