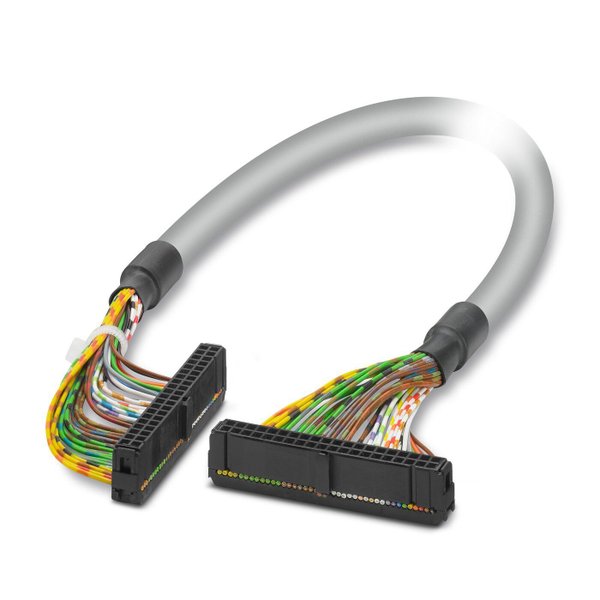

Cabo circular montado; conexão 1: Régua de soquetes IDC/FLK (1x 40-polos); conexão 2: Régua de soquetes IDC/FLK (1x 40-polos); comprimento de cabo: 0,5 m
| Tipo de produto | Cabo de sistema |
| Grau de proteção | IP00 |
| Grau de proteção (Local de montagem) | ≥ IP54 (Local de montagem) |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (disposição fixa) -10 °C ... 70 °C (disposição móvel) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| Tensão operacional (AC) | ≤ 30 V AC |
| Tensão operacional (DC) | ≤ 60 V DC |
| Tipo de operação nominal | 100 % ED |
| Corrente (por caminho, 50 °C) | ≤ 1 A |
| Corrente (por caminho, 70 °C) | ≤ 0,6 A |
| Extensão da linha | 0,5 m |
| Número de polos | 40 |
| Blindado | Não |
| Tipo de cabo | 40X0.14 [PVC] |
| Tipo de condutor | Cabo circular montado |
| Montagem do condutor linha de sinal | 7x 0,16 mm |
| Linha de sinal AWG | 26 |
| Perfil de conexão | 40x 0,14 mm² |
| Diâmetro de condutor inclusive isolação | 1 mm ±0,03 mm |
| Diâmetro externo de linha | 9,9 mm ±0,4 mm |
| Revestimento externo, material | PVC semirrígido |
| Revestimento externo, cor | cinza |
| Material de conduto | Cabos de Cu galvanizados |
| Resistência da linha | ≤ 145 Ω/km (20 °C) |
| Resistência de isolamento | ≥ 20 MΩ*km (20 °C) |
| Menor raio do dobrador, disposição fixa | 82 mm |
| Menor raio de flexão, instalado de forma móvel | 155 mm |
| Ciclos de flexão máximo | 5000 (com raio ≥ 15x diâmetro exterior) |
| Isenção de halogênio | Não |
| Anti-inflamabilidade | IEC 60332-1-2 (cabo bruto) VDE 0842, Parte 332-1-2 (cabo bruto) IEC 60332-3-22 (cabo bruto) UL VW-1 CSA FT-1 |
| Conexão conforme norma | com base na IEC 60603-13 |
| Tipo de conexão | Régua de soquetes IDC/FLK |
| Número de conexões | 1 |
| Número de pólos | 40 |
| Ciclos de encaixe | > 50 |
| Passo | 2,54 mm |
