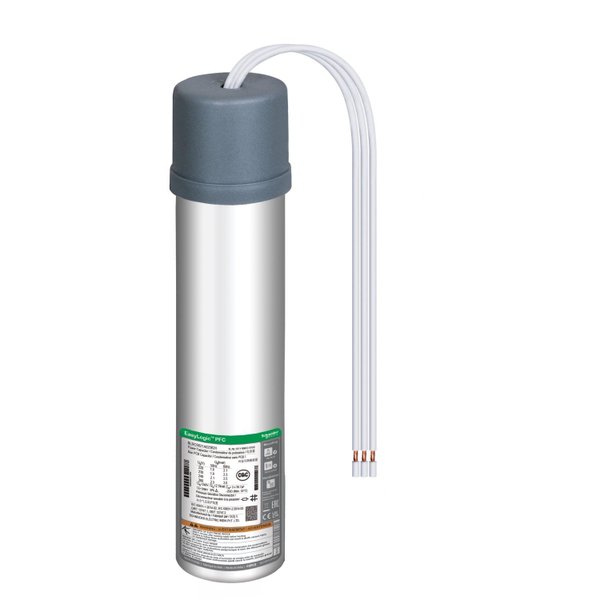

Este capacitor fornece uma potência de saída nominal de 2,3 kVar a 380 V AC, 50 Hz. Fixação assegurada por um terminal Faston duplo. Este componente atende às normas IEC 60831-1 e IEC 60831-2. O peso do produto da caixa é de 0,7 kg.
Vantagens:
- Capacitor PFC de baixa tensão para aplicação padrão
- Aplicação de serviço pesado com cargas não lineares mais altas
- O melhor desempenho, segurança e confiabilidade da classe
- Desempenho ambiental do produto
| Fabricante | Schneider |
|---|---|
| Código Referência | TCSMCNAM3M002P |
| Tipo de produto ou componente | Standard duty capacitor |
| Frequência da rede | 50/60 Hz |
| nome da série | EasyLogic PFC Capacitor |
| conteúdo harmônico rede | <= 10% |
| Parâmetros elétricos | 2,3 kvar 380 V 50 Hz 2,7 kvar 380 V 60 Hz 2,5 kvar 400 V 50 Hz 3 kvar 400 V 60 Hz 2,7 kvar 415 V 50 Hz 3,2 kvar 415 V 60 Hz |
| tensão máxima admissível | 1,1 x Un (8 horas sobre 24 horas) |
| Capacidade de sobrecorrente contínua | 1,5 x In |
| tensão nominal | 380…415 V CA 50/60 Hz |
| perdas dielétricas | <0,2 W / kvar |
|---|---|
| perdas de potência | < 0,5 W/kVAr |
| tolerância de capacidade | - 5% a 10% |
| teste de tensão | 2,15 x Un CA entre os terminais para 10 s <= 660 V - 3 kV CA entre o terminal eo recipiente para 10 s > = 660 V - 6 kV CA entre o terminal eo recipiente para 10 s |
| corrente de partida | 200 x In |
| Máximo de operações de comutação por ano | 5000 |
| vida útil em horas | 100000 H |
| material dieléctrico | Filme de polipropileno metalizado com liga de Zn / Al, |
| material de impregnação | Não-PCB resina de poliuretano macia Biodegradável |
| Tipo de instalação | Instalação interior |
| conexões - terminais | Terminal de dupla Faston |
| Modo de montagem | Vertical |
| diâmetro | 50 mm |
| Altura | 245 mm |
| Peso líquido | 0,7 kg |
| Normas | IEC 60831-2 IEC 60831-1 |
| grau de proteção IP | IP20 |
| Altitude de funcionamento | 2000 m |
| classe de temperatura | D |
| temperatura ambiente do ar para funcionamento | -25…55 °C |
| Umidade relativa | 95 % |
