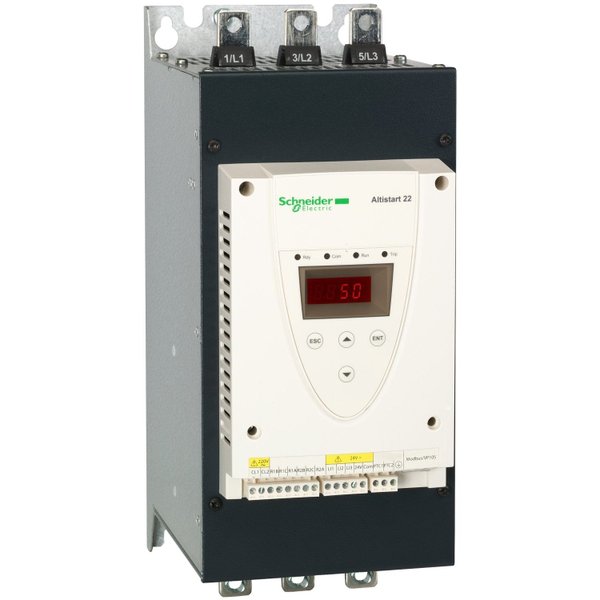

As Soft Starters ATS22 permitem uma partida e parada suave, evitando estresse mecânico e prolongando a vida útil da máquina. As mesmas foram projetadas para atender máquinas simples e complexas, como bombas, ventiladores, compressores e equipamento de manuseio de materiais. O modelo ATS22C11Q, pode alimentar motores assíncronos com corrente de 110A, possui tensão trifásica de 200...240Vac e uma potência nominal de até 55kW para motores com fechamento normal, e de até 90kW para fechamento em delta.
- By-pass integrado
- Rede de comunicação Modbus RTU incorporada
- Proteção térmica interna
- Detecção de curto circuito e diagnóstico completo
- Compatível com SoMove, permitindo fácil transferência de configurações e ajustes
- Desempenho ambiental do produto
| Linha de Produto | Altistart 22 |
| Tipo de produto ou componente | Acionador suave |
| Destino do produto | Motores assíncronos |
| Aplicação específica do produto | Bombas e ventiladores |
| Nome abreviado do dispositivo | ATS22 |
| Número de fases da rede | Trifásico |
| Tensão nominal de alimentação | 230..0, 440 V - 15...10 % |
| Alimentação do motor kW | 39 kW 230 V 55 kW 400 V 55 kW 440 V |
| Corrente definida de fábrica | 100 A |
| Dissipação de alimentação em W | 73 W para aplicações padrão |
| Categoria de uso | CA -53A |
| Tipo de início | Iniciar com controle de torque (corrente limitada a 3.5 In) |
| Classificação inicial IcL | 17 A of ligação na linha de alimentação do motor para aplicações padrão |
| Grau de proteção IP | IP20 |
Complementar
| Tipo de montagem | Com dissipador |
| Função disponível | Derivação integrada |
| Limites de tensão de alimentação | 195…484 V |
| Frequência de alimentação | 50..60 Hz - 10...10 % |
| Frequência da rede | 45...66 Hz |
| Conexão do dispositivo | Na linha de alimentação do motor Para os terminais delta do motor |
| Tensão de circuito de controle | 230 V - 15...10 % 50/60 Hz |
| Consumo do circuito de controle | 20 W |
| Número de saída digital | 2 |
| Tipo de saída digital | Saídas de relé R1 230 V em funcionamento, alarme, disparo, parado, não parado, iniciando, pronto F/A Saídas de relé R2 230 V em funcionamento, alarme, disparo, parado, não parado, iniciando, pronto F/A |
| Corrente de comutação mínima | 100 mA a 12 V CC (saídas de relé) |
| Corrente de comutação máxima | 5 A 250 V CA resistivo 1 saídas de relé 5 A 30 V CC resistivo 1 saídas de relé 2 A 250 V CA indutivo 0,4 20 ms saídas de relé 2 A 30 V CC indutivo 7 ms saídas de relé |
| Número de entrada digital | 3 |
| Tipo de entrada digital | LI1, LI2, LI3 lógica, 5 mA 4.3 kOhm |
| Tensão de entrada digital | 24 V <= 30 V |
| Lógica de entrada digital | Lógica positiva LI1, LI2, LI3 no Estado 0: < 5 V e <= 2 mA no Estado 1: > 11 V, >= 5 mA |
| Corrente de saída | 0,4...1 Icl ajustável |
| Entrada de sonda PTC | 750 Ohm |
| Protocolo da porta de comunicação | Modbus |
| Tipo de conector | 1 RJ45 |
| Ligação para comunicação de dados | Série |
| Meio físico | Multidrop RS485 |
| Taxa de transmissão | 4800, 9600 ou 19200 bps |
| Tipo de proteção | Falha de fase: linha Proteção térmica: motor Proteção térmica: acionador |
| Gravação | CE |
| Normas | EN/IEC 60947-4-2 |
| Certificações do produto | UL GOST CSA CCC C-Tick |
Medidas
| Altura | 356 mm |
| Largura | 150 mm |
| Profundidade | 229,5 mm |
| Peso do produto | 18 kg |
