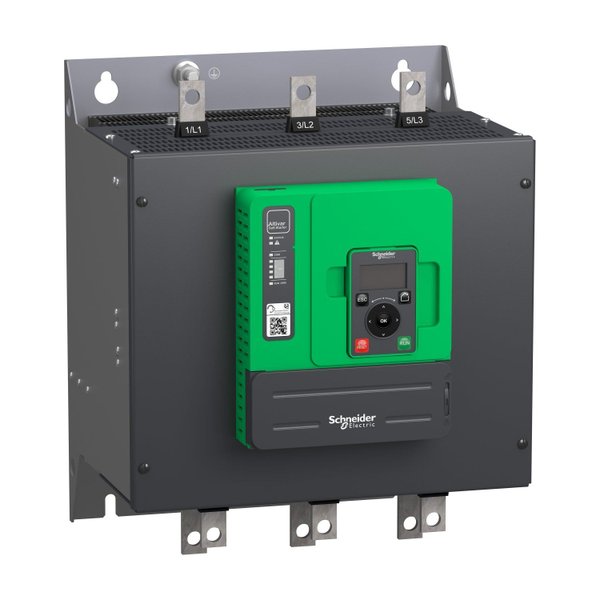

As Soft Starters ATS480 controlam as acelerações e desacelerações do seu motor, eliminando choques mecânicos e aumentando a vida útil de seus equipamentos. Esses produtos podem ser utilizados em diversas aplicações: bombas, ventiladores, compressores, transportadores, misturadores, moinhos e muito mais. O modelo ATS480C32Y, em regime HD, opera com potência de até 220kW, corrente de 250A e possui alimentação trifásica de 200...690Vac. Já em regime de ND, sua potência é de até 250kW, com corrente de 320A e alimentação trifásica de 200...690Vac.
Vantagens:
- 100% integrável com a plataforma EcoStruxure, reduzindo custo e tempo de engenharia
- Configuração rápida e intuitiva
- Conectividade em múltiplos protocolos
- Proteção com Cyber segurança de fábrica
- Recurso TCS incluso
- Desempenho ambiental do produto Green Premium
| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | ATS480C32Y |
| Linha de produto | Altivar Soft Starter ATS480 |
| Tipo de produto ou componente | Acionador suave |
| Destino do produto | Motores assíncronos |
| aplicação específica do produto | Processos e infraestruturas |
| Nome abreviado do dispositivo | ATS480 |
| Número de fases da rede | Trifásico |
| Categoria de uso | AC-3A CA -53A |
| tensão de alimentação | 208...690 V - 15...10 % |
| Frequência | 50..60 Hz - 20...20 % |
| [Ie] corrente nominal de operação | Normal duty: 320,0 A 40 °C) |
| Corrente nominal em serviço pesado | 250,0 A a 40 °C para serviço pesado |
| Torque control | Verdadeiro |
| Grau de proteção IP | IP00 |
| alimentação do motor kW | 90,0 kW a 230 V na linha de alimentação do motor direito normal 75,0 kW a 230 V na linha de alimentação do motor trabalho pesado 160,0 kW a 400 V na linha de alimentação do motor direito normal 132,0 kW a 400 V na linha de alimentação do motor trabalho pesado 160,0 kW a 440 V na linha de alimentação do motor direito normal 132,0 kW a 440 V na linha de alimentação do motor trabalho pesado 220,0 kW a 500 V na linha de alimentação do motor direito normal 160,0 kW a 500 V na linha de alimentação do motor trabalho pesado 220,0 kW a 525 V na linha de alimentação do motor direito normal 160,0 kW a 525 V na linha de alimentação do motor trabalho pesado 250,0 kW a 660 V na linha de alimentação do motor direito normal 220,0 kW a 660 V na linha de alimentação do motor trabalho pesado 315,0 kW a 690 V na linha de alimentação do motor direito normal 250,0 kW a 690 V na linha de alimentação do motor trabalho pesado 160,0 kW a 230 V para os terminais delta do motor direito normal 132,0 kW a 230 V para os terminais delta do motor trabalho pesado 250,0 kW a 400 V para os terminais delta do motor direito normal 220,0 kW a 400 V para os terminais delta do motor trabalho pesado |
| alimentação do motor cv | 100,0 hp a 208 V direito normal 75,0 hp a 208 V trabalho pesado 125,0 hp a 230 V direito normal 100,0 hp a 230 V trabalho pesado 250,0 hp a 460 V direito normal 200,0 hp a 460 V trabalho pesado 300,0 hp a 575 V direito normal 250,0 hp a 575 V trabalho pesado |
| placa de opção | Módulo de comunicação of Profibus DP V1 Módulo de comunicação of Profinet Módulo de comunicação of Modbus TCP / Ethernet / IP Módulo de comunicação of "daisy chain" CANopen Módulo de comunicação of CANopen Sub-D Módulo de comunicação of CANopen estilo aberto |
| Conexão do dispositivo | Na linha de alimentação do motor Para os terminais delta do motor |
|---|---|
| [Us] tensão do circuito de controle | 110...230 V CA 50/60 Hz - 15...10 % |
| potência aparente | 0,106 kVA |
| Proteção integrada contra sobrecarga do motor | Verdadeiro |
| Classe de proteção térmica do motor | Class 10E |
| tipo de proteção | Falha de fase: linha Proteção térmica integrada: motor Proteção térmica: acionador Current overload: motor Sub carga: motor Tempo de partida excessivo, rotor bloqueado: motor Perda de fase motora: motor Perda de fase na alimentação da linha: linha Perda de fase na alimentação da linha: motor Proteção térmica: motor |
| Limitação de corrente %In (5 x Ie máximo) | 150…700 % |
| [Especificação da perda de potência da corrente nominal | 320,0 A |
| Perda de potência independente da corrente estática | 25,0 W |
| Perda de potência por dispositivo dependente da corrente | 882,0 W |
| Normas | EN/IEC 60947-4-2 UL 60947-4-2 IEC 60664-1 |
| Certificações do produto | CE cULus CCC UKCA RCM EAC DNV ABS BV CCS |
| gravação | CE CCC UKCA EAC RCM CULus |
| [Uc] Tensão do circuito de controle | 24 V CC |
| número de entrada digital | 4 |
| tipo de entrada digital | (STOP entradas lógicas, 3500 Ohm (RUN entradas lógicas, 3500 Ohm (DI3 programável como entrada lógica, 3500 Ohm (DI4 programável como entrada lógica, 3500 Ohm |
| compatibilidade de entrada | STOP: entrada discreta PLC de nível 1 para EN/IEC 61131-2 RUN: entrada discreta PLC de nível 1 para EN/IEC 61131-2 DI3: entrada discreta PLC de nível 1 para EN/IEC 61131-2 DI4: entrada discreta PLC de nível 1 para EN/IEC 61131-2 |
| lógica de entrada digital | Entrada digital programável no Estado 0: < 5 V |
| número de saída de relé | 3 |
| tipo de saída de relé | Saídas de relé R1A 1 NA Saídas de relé R1B 1 NA Saídas de relé RIC NO/NC programável |
| corrente de comutação mínima | 10 mA a 24 V CC of saídas de relé |
| corrente de comutação máxima | Saídas de relé 2 A a 250 V CA Saídas de relé 2 A a 30 V CC Saídas de relé |
| número de saída digital | 2 |
| tipo de saída digital | (DQ1 programmable digital output <= 30 V (DQ2 programmable digital output <= 30 V |
| Sistema de controle de acesso | Open collector PLC de nível 1 para 65A IEC-68 |
| Número de entrada analógica | 1 |
| tipo da entrada analógica | AI1/PTC PTC/Pt 100 temperature probe PTC2 PTC/Pt 100 temperature probe PTC3 PTC/Pt 100 temperature probe |
| Número de saída analógica | 1 |
| tipo da saída analógica | Saída de corrente AQ1: 0...20 mA or 0...10 V, Impedância <500 Ohm |
| Protocolo da porta de comunicação | Modbus serial |
| Tipo de conector | 1 RJ45 |
| ligação para comunicação de dados | Série |
| Meio físico | 2 fios RS 485 |
| taxa de transmissão | 1200...256000 bit/s |
| estrutura de transmissão | RTU |
| formato de dados | 8 bits, configurável ímpar, par ou sem paridade |
| tipo de polarização | Sem impedância of Modbus serial |
| número de endereços | 0…227 para Modbus serial |
| método de acesso | Escravo Modbus serial |
| Função disponível | External bypass control Pre-heating Smoke extraction Multi-motor cascade Second motor set User management Ports and services hardening Security event logging Cybersecure firmware update Single direction |
| Display de visualização disponível | Verdadeiro |
| Posição de operação | Vertical +/- 10 graus |
| Altura | 380,0 mm |
| Largura | 320,0 mm |
| profundidade | 277,0 mm |
| Peso líquido | 18,2 kg |
