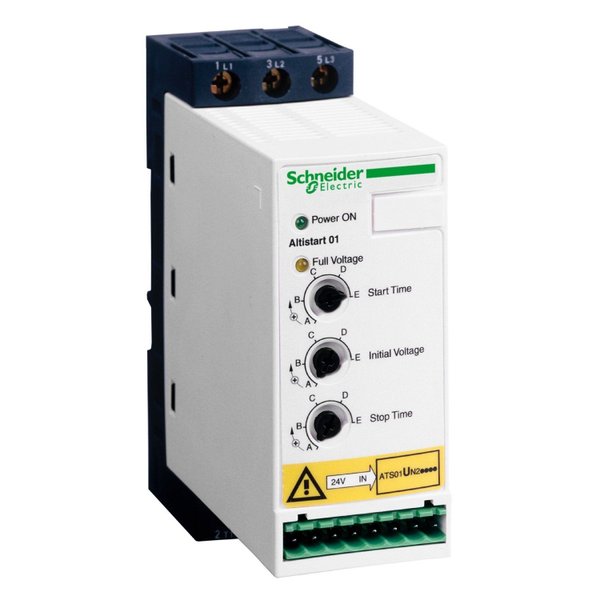

As Soft Starters ATS01 permitem uma partida e parada suave, evitando tensões mecânicas e prolongando a vida útil da máquina. As mesmas foram projetadas para atender máquinas simples, como transportadores, bombas, ventiladores, compressores, portas e portões automáticos. O modelo ATS01N212QN, pode alimentar motores com corrente de até 12A, possui alimentação trifásica de 380...415Vac, funciona com potência de até 5,5kW/7,5CV.
- Possui by-pass integrado
- Evita tensões mecânicas
- Prolonga a vida útil da máquina
- Instalação intuitiva e fácil utilização com botões na interface da Soft Starter
- Um dos menores produtos do mercado, ampliando os possíveis locais de instalação
| Linha de Produto | Altistart 01 |
| Tipo de produto ou componente | Acionador suave |
| Destino do produto | Motores assíncronos |
| Aplicação específica do produto | Máquina simples |
| Nome abreviado do dispositivo | ATS01 |
| Número de fases da rede | Trifásico |
| Tensão nominal de alimentação | 380...415 V - 10...10 % |
| Alimentação do motor kW | 5,5 kW, trifásico a 380...415 V |
| Classificação inicial IcL | 12 A |
| Categoria de uso | CA -53B conforme EN/IEC 60947-4-2 |
| Consumo de corrente | 60 A com carga nominal |
| Tipo de início | Iniciar com aumento da tensão |
| Dissipação de alimentação em W | 4 W com carga máxima e no final da inicialização 124 W em estado transitório |
Complementar
| Tipo de montagem | Com dissipador |
| Função disponível | Derivação integrada |
| Limites de tensão de alimentação | 342…456 V |
| Frequência de alimentação | 50..60 Hz - 5...5 % |
| Frequência da rede | 47,5...63 Hz |
| Tensão de saída | <= tensão da fonte de alimentação |
| Tensão de circuito de controle | Incorporado no acionador |
| Hora de início | Ajustável de 1 a 10 s |
| Torque de início | 30...80% de torque inicial de motor conectado diretamente à linha de alimentação |
| Tipo de entrada digital | Lógica (LI1, LI2, BOOST funções de parada, execução e aumento na inicialização <= 8 mA 27 kOhm |
| Tensão de entrada digital | 24..0,40 V |
| Lógica de entrada digital | Positivo LI1, LI2, BOOST no Estado 0: < 5 V e <= 0.2 mA no Estado 1: > 13 V, >= 0.5 mA |
| Corrente de saída digital | 2 A CC-13 12/31/1899 03:00:00 CA-15 |
| Tipo de saída digital | Lógica de coletor aberto LO1 fim do sinal de inicialização Saídas de relé R1A, R1C NA |
| Tensão de saída digital | 24 V (limites de Tensão: 6..0,30 V lógica de coletor aberto |
| Corrente de comutação mínima | 10 mA a 6 V CC of saídas de relé |
| Corrente de comutação máxima | Saídas de relé: 2 A a 250 V CA cos phi = 0,5 e L/R = 20 ms indutivo carga Saídas de relé: 2 A a 30 V CC cos phi = 0,5 e L/R = 20 ms indutivo carga |
| Tipo de visor | 1 LED (Verde) of acionador ligado 1 LED (Amarelo) of tensão nominal atingida |
| Torque de aperto | 1,9…2,5 N.m 0,5 N.m |
| Conexão elétrica | Terminal de braçadeira de parafuso de 4 mm - rígido 1 1..0,10 mm² AWG 8 circuito de potência Conector de parafuso - rígido 1 0.5...2.5 mm² AWG 14 circuito de controle Terminal de braçadeira de parafuso de 4 mm - rígido 2 1..6 mm² AWG 10 circuito de potência Conector de parafuso - rígido 2 0.5...1 mm² AWG 17 circuito de controle Conector de parafuso - Flexível Com a extremidade do cabo 1 0,5...1,5 mm² AWG 16 circuito de controle Terminal de braçadeira de parafuso de 4 mm - Flexível Sem a extremidade do cabo 1 1.5...10 mm² AWG 8 circuito de potência Conector de parafuso - Flexível Sem a extremidade do cabo 1 0.5...2.5 mm² AWG 14 circuito de controle Terminal de braçadeira de parafuso de 4 mm - Flexível Com a extremidade do cabo 2 1..6 mm² AWG 10 circuito de potência Terminal de braçadeira de parafuso de 4 mm - Flexível Sem a extremidade do cabo 2 1.5...6 mm² AWG 10 circuito de potência Conector de parafuso - Flexível Sem a extremidade do cabo 2 0,5...1,5 mm² AWG 16 circuito de controle |
| Gravação | CE |
| Posição de operação | Vertical +/- 10 graus |
| Normas | EN/IEC 60947-4-2 |
| Certificações do produto | B44,1-96/ASME A17,5 para acionador ligado ao terminal delta do motor CCC UL GOST CSA C-Tick |
| Grau de proteção IP | IP20 |
Medidas
| Altura | 124 mm |
| Largura | 45 mm |
| Profundidade | 131 mm |
| Peso do produto | 0,42 kg |
