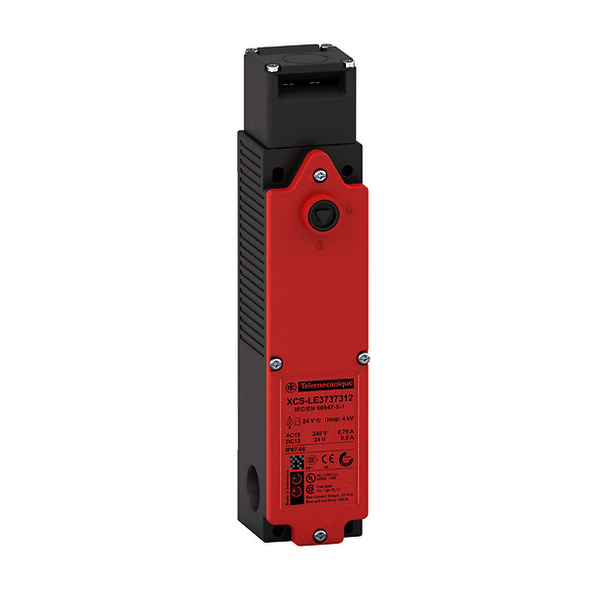

| Marca | TELEMECANIQUE |
|---|---|
| Código Referência | XCSLE2727312 |
| Linha de produto | Telemecanique Interruptores de segurança XCS |
| Tipo de produto ou componente | Interruptor de segurança |
| Nome do componente | XCSLE |
| Material | Plástico |
| Tipo de cabeçote | Cabeça do revólver de funcionamento com chave |
| Tipo e composição dos contatos | 2 NF |
| Operação dos contatos | Abertura lenta, simultânea |
| Tipo e composição dos contatos do solenoide | 2 NF (abertura lenta, simultânea) |
| Entrada de cabo | 3 entradas roscadas para M20 x 1.5 |
| Bloqueio eletromagnético | Bloqueio na desenergização e desbloqueio na energização do solenoide |
| Diâmetro externo do cabo | 7…13 mm |
| Conexão elétrica | Terminal mola , capacidade de fixação: 1 x 1,5 mm² cabo flexível ou sólido Terminal mola , capacidade de fixação: 2 x 0.5 mm² flexible cables with 13 mm bared ends |
| Número de polos | 2 |
| Descrição das opções de bloqueio | Com interbloqueio, bloqueio por solenoide |
| Sinalização local | 1 LED (Laranja) para atuador retirada 1 LED (Verde) para atuador inserida e bloqueada |
| Tensão do circuito de sinalização | 24 V |
| Isolamento | Isolamento duplo |
| Ruptura positiva | Com contato NF |
| Tipo de tensão de alimentação | CA/CC |
| Frequência de alimentação | 50/60 Hz |
| Fator de carga | 1 |
| Durabilidade mecânica | 1000000 ciclos |
| [Ie] corrente nominal de operação | 0,55 A a 24 V, CC-13, R300 conforme EN/IEC 60947-5-1 0,75 A a 240 V, CA-15, C300 conforme EN/IEC 60947-5-1 |
| [Ithe] corrente térmica convencional em isolamento | 4 A |
| Corrente de carga máxima | <= 15 A |
| [Ui] tensão de isolamento nominal | 300 V conforme UL 508 300 V conforme CSA C22.2 No 14 250 V (graus de poluição 3) conforme EN/IEC 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 4 kV EN/IEC 60947-5-1 |
| Corrente de comutação mínima | 10 mA a 20 °C |
| Tensão de comutação mínima | 17 V |
| Material do corpo e cabeçote | PA (poliamida) |
| Profundidade | 51 mm |
| Altura | 205 mm |
| Largura | 44 mm |
| Peso líquido | 0,53 kg |
| Normas | UL 508 CSA C22.2 No 14 EN/IEC 60204-1 EN/ISO 13849-1 EN/IEC 62061 EN/IEC 60947-5-1 EN 1088/ISO 14119 |
| Certificações do produto | CSA UL TÜV |
| Tratamento de proteção | TC |
| Temperatura ambiente para funcionamento | -25…60 °C |
| Grau de proteção IP | IP66 conforme EN/IEC 60529 e EN/IEC 60947-5-1 IP67 |
