| Linha de produto | OsiSense XC |
| nome da série | Básico |

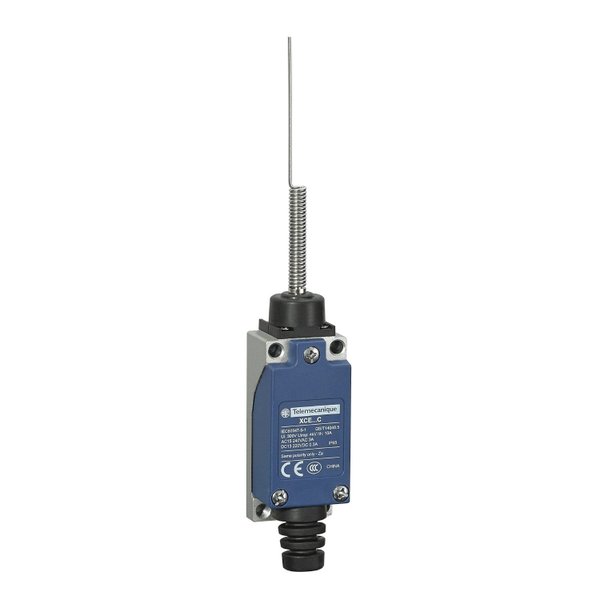

| Tipo de produto ou componente | Interruptor de fim de curso |
| aplicação específica do produto | Medium duty |
| Nome abreviado do dispositivo | XCE |
| tipo de corpo | Fixo |
| Tipo de cabeçote | Cabeça multidirecional |
| Material | Plástico e metal |
| Modo de fixação | Pelo corpo |
| movimento da cabeça de funcionamento | Multidirecional |
| tipo de operador | Filamento aço |
| atuação do interruptor | Por qualquer peça móvel |
| tipo de abordagem | Abordagem multidirecional |
| conexão elétrica | Conexão por parafuso , capacidade de fixação: 1 x 1,5 mm² |
| entrada de cabo | 1 bucim de borracha flexível , diâmetro externo do cabo: 6…9 mm |
| número de polos | 2 |
| Operação dos contatos | Ação rápida |
| ruptura positiva | Sem |
| força máxima de disparo | 1,5 N |
Complementar
| forma de isolamento de contatos | Za |
| força de liberação mínima | 0,04 N |
| velocidade de atuação mínima | 5 mm/s |
| velocidade de atuação máxima | 1 m/s |
| taxa máxima de operação | 120 cic/mn |
| designação de código de contato | A300, CA (Ue = 240 V), Ie = 3 A , ithe = 10 A conforme IEC 60947-5-1 R300, CC (Ue = 220 V), Ie = 0,3 A conforme IEC 60947-5-1 |
| Resistência máxima entre terminais | 25 MOhm |
| [Uimp] Tensão nominal de impulso suportada | 4 kV conforme EN/IEC 60664 |
| durabilidade elétrica | 800000 ciclos, CA, 3 A, 220 V |
| durabilidade mecânica | 10000000 ciclos |
| descrição dos terminais ISO nº 1 | (3-4-1-2)OF |
Meio ambiente
| resistência ao choque | 30 gn para 11 ms conforme IEC 60068-2-27 |
| resistência à vibração | +/- 3 mm (f= 10…55 Hz) conforme IEC 60068-2-6 |
| Grau de proteção IP | IP65 conforme IEC 60529 |
| classe de proteção contra choques elétricos | Classe I conforme EN/IEC 60947-5-1 |
| Temperatura ambiente para funcionamento | -25…70 °C |
| Temperatura ambiente para armazenamento | -40…70 °C |
| gravação | CE CCC |
| Normas | IEC 60947-5-1 GB 14048.5 |
Medidas
| Largura | 28 mm |
| Altura | 170 mm |
| Profundidade | 25 mm |
| Peso líquido | 0,11 kg |
