| Linha de produto | OsiSense XC |
| nome da série | Básico |

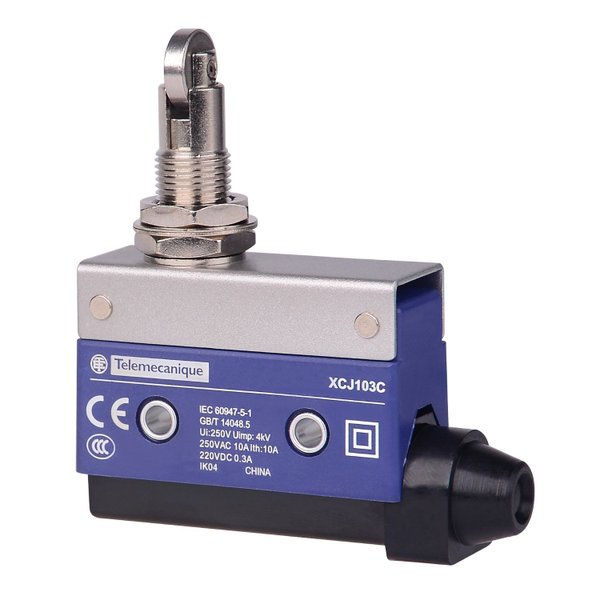

| Tipo de produto ou componente | Interruptor de fim de curso |
| aplicação específica do produto | Serviço leve a médio |
| Nome abreviado do dispositivo | XCJ |
| tipo de corpo | Fixo |
| Tipo de cabeçote | Cabeça do atuador |
| Material | Plástico e metal |
| Modo de fixação | Pelo corpo |
| movimento da cabeça de funcionamento | Linear |
| tipo de operador | Atuador de rolamento c/ retorno por mola aço inoxidável |
| atuação do interruptor | Na extremidade |
| tipo de abordagem | Abordagem transversal, 1 direção |
| conexão elétrica | Conexão por parafuso |
| entrada de cabo | 1 bucim de borracha flexível , diâmetro externo do cabo: 8,5…10,5 mm |
| número de polos | 1 |
| Operação dos contatos | Ação rápida |
| ruptura positiva | Sem |
| força máxima de disparo | 4 N |
Complementar
| forma de isolamento de contatos | C |
| força de liberação mínima | 0,98 N |
| velocidade de atuação mínima | 0,01 mm/s |
| velocidade de atuação máxima | 0,5 m/s |
| taxa máxima de operação | 120 cic/mn |
| designação de código de contato | A300, CA (Ue = 240 V), Ie = 10 A , ithe = 10 A conforme IEC 60947-5-1 R300, CC (Ue = 220 V), Ie = 0,3 A conforme IEC 60947-5-1 |
| Resistência máxima entre terminais | 25 MOhm |
| [Uimp] Tensão nominal de impulso suportada | 4 kV conforme EN/IEC 60664 |
| durabilidade elétrica | 800000 ciclos, CA, 10 A, 220 V |
| durabilidade mecânica | 10000000 ciclos |
| descrição dos terminais ISO nº 1 | (NO-NC-C)OF |
Meio ambiente
| resistência ao choque | 10 gn para 11 ms conforme IEC 60068-2-27 |
| resistência à vibração | +/- 3 mm (f= 10…55 Hz) conforme IEC 60068-2-6 |
| Grau de proteção IP | IP40 conforme IEC 60529 |
| classe de proteção contra choques elétricos | Classe II conforme EN/IEC 60947-5-1 |
| Temperatura ambiente para funcionamento | -25…70 °C |
| Temperatura ambiente para armazenamento | -40…70 °C |
| gravação | CE CCC |
| Normas | IEC 60947-5-1 GB 14048.5 |
Medidas
| Largura | 22 mm |
| Altura | 79 mm |
| Profundidade | 70 mm |
| Peso líquido | 0,093 kg |
