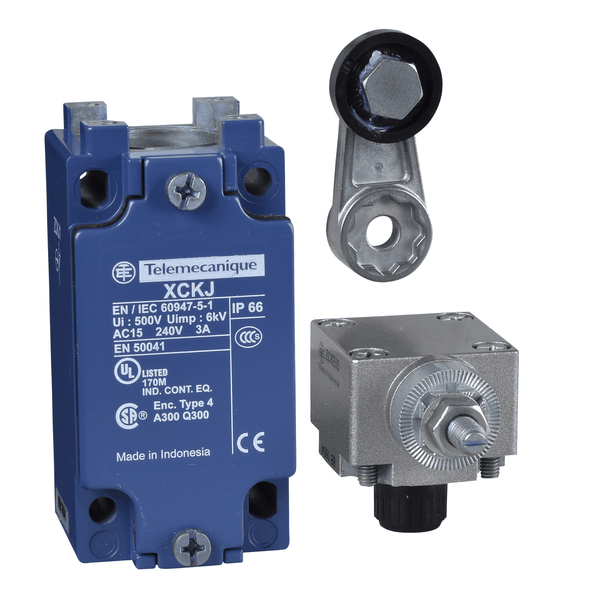

| Linha de produto | Telemecanique Interruptores de limite XC Standard |
| nome da série | Formato padrão |
| Tipo de produto ou componente | Interruptor de fim de curso |
| Nome abreviado do dispositivo | XCKJ |
| design do sensor | Forma A conforme CENELEC EN 50041 |
| tipo de corpo | Fixo |
| Tipo de cabeçote | Cabeça giratória |
| Material | Metal |
| material do corpo | Zamak |
| Material do cabeçote | Zamak |
| Modo de fixação | Pelo corpo |
| movimento da cabeça de funcionamento | Giratório |
| tipo de operador | Alavanca de rolamento de retorno por mola termoplástica |
| tipo de abordagem | Abordagem lateral, 1 ou 2 direções programáveis |
| entrada de cabo | 1 entrada roscada para bucim Pg 13.5 , diâmetro externo do cabo: 9…12 mm |
| número de polos | 2 |
| Tipo e composição dos contatos | 1 NF + 1 NA |
| Operação dos contatos | Ação rápida |
Complementar
| atuação do interruptor | Por came de 30° |
| conexão elétrica | Conexão por parafuso , capacidade de fixação: 1 x 0,34...2 x 1,5 mm² |
| forma de isolamento de contatos | Zb |
| Número de passos | 1 |
| ruptura positiva | Com |
| torque mínimo de abertura positiva | 0,5 N.m |
| torque mínimo de disparo | 0,25 N.m |
| velocidade de atuação máxima | 1,5 m/s |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A300 conforme EN/IEC 60947-5-1 apêndice A 0,27 A a 250 V, CC-13, Q300 conforme EN/IEC 60947-5-1 apêndice A |
| [Ithe] corrente térmica convencional em isolamento | 10 A |
| [Ui] tensão de isolamento nominal | 300 V conforme UL 508 500 V (graus de poluição 3) conforme IEC 60947-1 300 V conforme CSA C22.2 No 14 |
| Resistência máxima entre terminais | 25 MOhm conforme IEC 60255-7, categoria 3 |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC 60664 6 kV IEC 60947-1 |
| proteção contra curto-circuito | 10 A cartucho Fusível , tipo gG |
| durabilidade elétrica | 5000000 ciclos, CC-13, indutivo tipo de carga, 120 V, 4 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 5000000 ciclos, CC-13, indutivo tipo de carga, 24 V, 10 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 5000000 ciclos, CC-13, indutivo tipo de carga, 48 V, 7 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C |
| durabilidade mecânica | 30000000 ciclos |
| descrição dos terminais ISO nº 1 | (13-14)NA (21-22)NA |
Meio ambiente
| resistência ao choque | 50 gn para 11 ms conforme IEC 60068-2-27 |
| resistência à vibração | 25 gn (f= 10…500 Hz) conforme IEC 60068-2-6 |
| Grau de proteção IP | IP66 conforme IEC 60529 |
| Grau de proteção IK | IK07 conforme EN 50102 |
| categoria de sobretensão | Classe I conforme IEC 61140 Classe I conforme NF C 20-030 |
| Temperatura ambiente para funcionamento | -25…70 °C |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Tratamento de proteção | TH |
| Certificações do produto | CCC CSA UL |
| Normas | CSA C22.2 No 14 IEC 60947-5-1 CENELEC EN 50041 IEC 60204-1 EN 60204-1 EN 60947-5-1 UL 508 |
Medidas
| Largura | 40 mm |
| Altura | 77 mm |
| Profundidade | 44 mm |
| Peso líquido | 0,48 kg |
