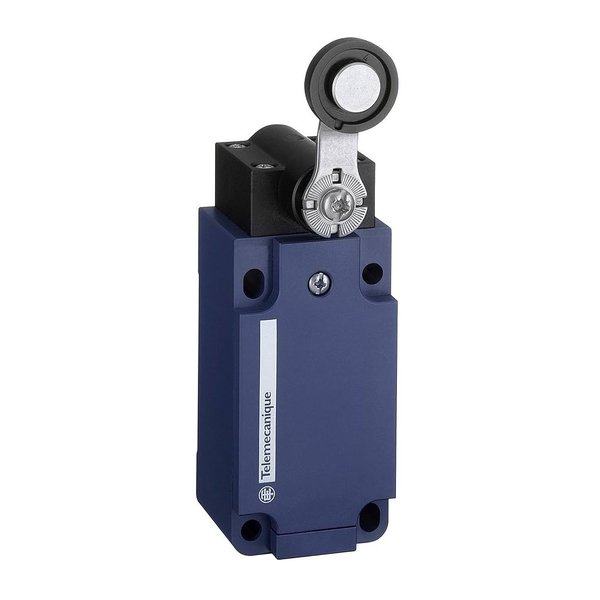

| Marca | TELEMECANIQUE |
|---|---|
| Código Referência | XCKS131 |
| Linha de produto | Telemecanique Interruptores de limite XC Standard |
| Tipo de produto ou componente | Interruptor de fim de curso |
| Nome do componente | XCKS |
| Design do sensor | Forma A conforme CENELEC EN 50041 |
| Tipo de corpo | Fixo |
| Tipo de cabeçote | Cabeça giratória |
| Material | Material Plástico |
| Modo de fixação | Pelo corpo |
| Movimento da cabeça de funcionamento | Giratório |
| Tipo de operador | Alavanca de rolamento de retorno por mola termoplástica |
| Tipo de abordagem | Abordagem lateral, 1 ou 2 direções programáveis |
| Entrada de cabo | 1 entrada roscada para bucim Pg 13.5 , diâmetro externo do cabo: 9…12 mm |
| Número de polos | 2 |
| Tipo e composição dos contatos | 1 NF + 1 NA |
| Operação dos contatos | Ação rápida |
| Atuação do interruptor | Por came de 30° |
| Conexão elétrica | Conexão por parafuso , capacidade de fixação: 1 x 0,34...2 x 1,5 mm² |
| Forma de isolamento de contatos | Zb |
| Número de passos | 1 |
| Ruptura positiva | Com |
| [Ithe] corrente térmica convencional em isolamento | 10 A CA |
| [Ui] tensão de isolamento nominal | 300 V conforme UL 508 500 V (graus de poluição 3) conforme IEC 60947-1 300 V conforme CSA C22.2 No 14 |
| [Uimp] tensão nominal suportável de impulso | 6 KV IEC 60664 6 kV IEC 60947-1 |
| Proteção contra curto-circuito | 10 A cartucho Fusível , tipo gG |
| Durabilidade elétrica | 5000000 Ciclos, CC-13, indutivo tipo de carga, 120 V, 4 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 5000000 Ciclos, CC-13, indutivo tipo de carga, 24 V, 10 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 5000000 ciclos, CC-13, indutivo tipo de carga, 48 V, 7 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C |
| Durabilidade mecânica | 20000000 ciclos |
| Largura | 40 mm |
| Altura | 130 mm |
| Profundidade | 60 mm |
| Peso líquido | 0,16 kg |
| Grau de proteção IP | IP67 conforme IEC 60529 IP66 conforme IEC 60529 |
Descrição do produto
Características
- Categoria
- Chave Fim de Curso
- Marca
- Telemecanique
- Código do Fabricante
- XCKS131
- Tipo de atuador
- Alavanca
Roldana Plástica - Contatos Auxiliares
- 1NA+1NF
- Ficha Técnica
- Acessar Ficha Técnica
