| Linha de produto | Telemecanique Interruptores de limite XC Standard |
| nome da série | Formato padrão |

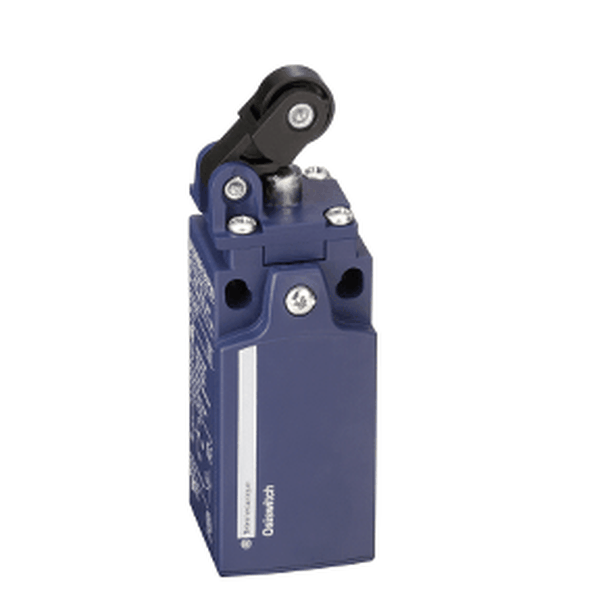

| Tipo de produto ou componente | Interruptor de fim de curso |
| Nome abreviado do dispositivo | XCKN |
| design do sensor | Forma E compacto |
| tipo de corpo | Fixo |
| Tipo de cabeçote | Cabeça do atuador |
| Material | Plástico |
| material do corpo | Plástico |
| Material do cabeçote | Plástico |
| Modo de fixação | Pelo corpo |
| movimento da cabeça de funcionamento | Linear |
| tipo de operador | Atuador da alavanca de rolamento c/ retorno por mola termoplástica |
| tipo de abordagem | Abordagem lateral, 1 direção |
| entrada de cabo | 1 entrada roscada para bucim Pg 11 |
| número de polos | 2 |
| Tipo e composição dos contatos | 1 NF + 1 NA |
| Operação dos contatos | Ação rápida |
Complementar
| atuação do interruptor | Por came de 30° |
| conexão elétrica | Conexão por parafuso , capacidade de fixação: 1 x 0,34...2 x 1,5 mm² |
| forma de isolamento de contatos | Zb |
| ruptura positiva | Com |
| força mínima de abertura positiva | 10 N |
| força mínima de disparo | 6 N |
| velocidade de atuação máxima | 1 m/s |
| designação de código de contato | A300, CA-15 (Ue = 240 V), Ie = 3 A , ithe = 10 A conforme EN/IEC 60947-5-1 apêndice A R300, CC-13 (Ue = 250 V), Ie = 0,1 A conforme EN/IEC 60947-5-1 apêndice A |
| [Ui] tensão de isolamento nominal | 300 V conforme UL 508 500 V (graus de poluição 3) conforme IEC 60947-1 300 V conforme CSA C22.2 No 14 |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC 60664 6 kV IEC 60947-1 |
| proteção contra curto-circuito | 10 A cartucho Fusível , tipo gG |
| durabilidade elétrica | 5000000 ciclos, CC-13, 120 V, 4 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 5000000 ciclos, CC-13, 24 V, 10 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C 5000000 ciclos, CC-13, 48 V, 7 W , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C |
| durabilidade mecânica | 10000000 ciclos |
| descrição dos terminais ISO nº 1 | (13-14)NA (21-22)NA |
Meio ambiente
| resistência ao choque | 45 gn para 11 ms conforme IEC 60068-2-27 |
| resistência à vibração | 25 gn (f= 10…500 Hz) conforme IEC 60068-2-6 |
| Grau de proteção IP | IP65 conforme IEC 60529 |
| Grau de proteção IK | IK04 conforme EN 50102 |
| categoria de sobretensão | Classe II conforme IEC 61140 Classe II conforme NF C 20-030 |
| Temperatura ambiente para funcionamento | -25…70 °C |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Tratamento de proteção | TC |
| Certificações do produto | UL CCC CSA |
| Normas | EN 60947-5-1 CSA C22.2 No 14 EN 60204-1 IEC 60204-1 UL 508 IEC 60947-5-1 |
Medidas
| Largura | 30 mm |
| Altura | 94 mm |
| Profundidade | 30 mm |
| Peso líquido | 0,145 kg |
