As Chaves Rotativas Liga e Desliga, podem ser aplicadas como chave geral em máquinas, equipamentos e quadro elétricos. Podem ser confeccionadas em até 24 polos, sendo as aplicações mais usuais a de 3 ou a de 4 polos. São frequentemente aplicadas com a adição do acessório porta cadeado (S33), que permite o bloqueio da chave durante a manutenção através do uso de até 3 cadeados simultâneos, garantindo segurança para a equipe de manutenção. As correntes de aplicação vão desde 10A até 250A em 690vac.
Aplicações usuais para chaves Rotativas THS:
- Para Motores: Liga/Desliga, Reversoras, Estrela-Triângulo, Dahlander 2 e 3 velocidades.
- Seletoras: para transformadores, amperímetro, voltímetro, seletoras por grupo.
- Chaves Especiais para as mais diversas aplicações: máquinas de solda, equipamentos de refrigeração, equipamentos de embalagem, comandos especiais e muitas outras aplicações.
| Marca | THS |
|---|---|
| Código | LDT-16 |

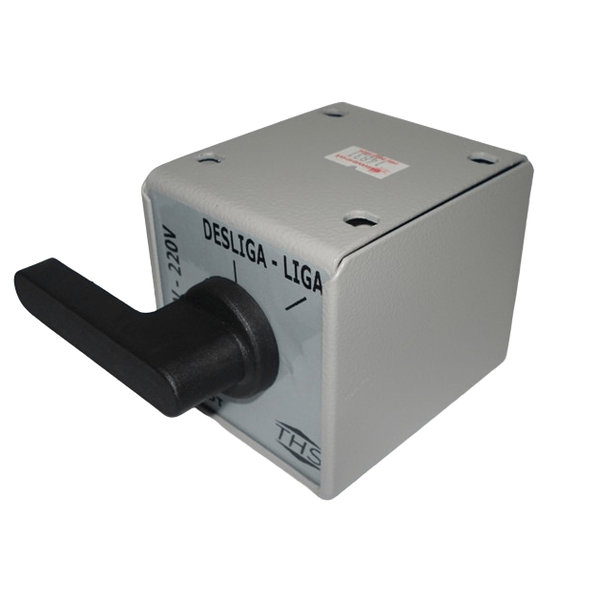

| Tipo | Rotativa Liga e Desliga Sobrepor |
| Corrente | 16A |
| Tensão Nominal Ue | 690V |
| Tensão de Impulso Uimp | 6kV |
| Frequência em AC | 50/60Hz |
| Fusíveis de Proteção Indicados | tipo gG / gL - 500V / 690V |
| Condições Normais de Serviço: | - Temperatura Ambiente (°C): -5° a 55° - Umidade Relativa do Ar máxima: 90% - Altitude Máxima: 2000m - Categorias de utilização AC21A,AC22A e AC23A: contínuo (8h); ininterrupto - Categorias de utilização AC3 e AC4: intermitente; temporário - Grau de Contaminação: 3 (típica para aplic. Industriais) - Interrupção de Correntes Contínuas: para L/R < 50ms a corrente Ie indicada pode ser considerada até tensões de 30VDC. Para tensões superiores ligar contatos em série. |
* Imagens meramente ilustrativas
