| Fabricante | Schneider |
|---|---|
| Código Referência | LV480808 |
| alcance | FuPacT |

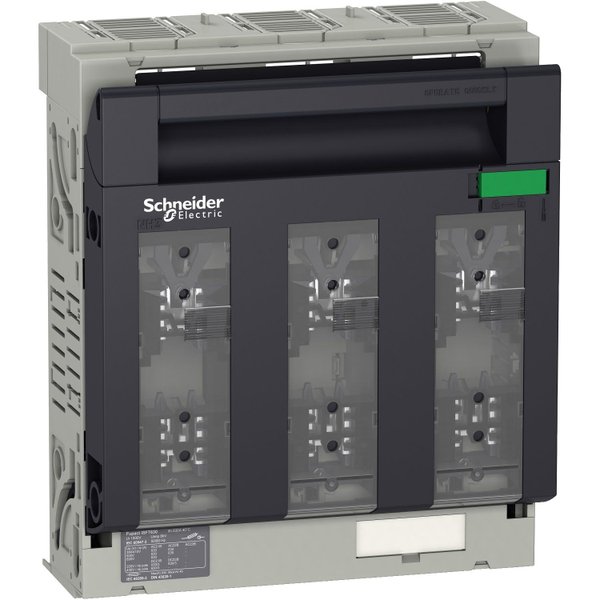

| nome do produto | FuPacT ISFT |
| nome curto do aparelho | ISFT630 |
| tipo de produto ou componente | Fuse-switch disconnector |
| aplicação do aparelho | Distribuição Equipment protection, monitoring and control |
| função de sinalização | Separated fuse monitor |
| identificação de polos | 3P |
| número de suportes para fusíveis | 3 |
| tipo de fusível | DIN |
| tamanho do fusível | NH3 |
| adequação para isolamento | Simem conformidade com EN/IEC 60947-3 |
| travagem visível | Sim |
| indicação de posição do contato | Sim |
| [Ith] corrente térmica convencional ao ar livre | 630 A ( 40 °C ) dissipação de potência por fusível: 48 W |
| [Ithe] corrente térmica convencional em isolamento | 630 A a 40 °C, dissipação de potência por fusível: 48 W |
| Dissipação de Potência por Polo | 67 W |
| [Ue] tensão estipulada de funcionamento nominal | 690 V AC 50/60 Hz 440 V DC 800 V AC 50/60 Hz AC-20 800 V DC DC-20 |
| [Ui] Tensão estipulada de Isolamento | 1000 V AC 50/60 Hz 1000 V DC |
| [Uimp] Tensão de resistência aos choques | 8 kV |
| [Ie] corrente estipulada de funcionamento | AC-21B: 630 A at 220/240 V AC 50/60 Hz AC-21B: 630 A at 380/415 V AC 50/60 Hz AC-21B: 630 A at 440/480 V AC 50/60 Hz AC-21B: 630 A at 500 V AC 50/60 Hz AC-21B: 630 A at 660/690 V AC 50/60 Hz AC-22B: 630 A at 220/240 V AC 50/60 Hz AC-22B: 630 A at 380/415 V AC 50/60 Hz AC-22B: 630 A at 440/480 V AC 50/60 Hz AC-22B: 630 A at 500 V AC 50/60 Hz AC-22B: 630 A at 660/690 V AC 50/60 Hz DC-21B: 630 A at 220 V DC (3 pólos em série) DC-21B: 630 A at 440 V DC (3 pólos em série) DC-22B: 630 A at 220 V DC (3 pólos em série) |
| [Iq] Breaking capacity with fuses (kA RMS) | 80 kA a 415 V AC) 80 kA a 500 V AC) 25 kA a 690 V AC) |
|---|---|
| [Icw] corrente de curta duração admissível estipulada | 20,4 kA para 1 s |
| [Icm] Rated short-circuit making capacity | 42,4 kA a 690 V |
| funcionamento nominal | Ininterrupta |
| tipo de controlo | Manípulo de suportes para fusíveis |
| provisão para encravamento | Selo de chumbo |
| posição de montagem | Vertical Horizontal |
| modo de montagem | Fixo |
| suporte de montagem | Placa de montagem Barramentos |
| local de montagem | Lado a lado |
| operação dos contatos | Single-break |
| durabilidade mecânica | 1000 ciclos |
| durabilidade elétrica | AC-21B 200 ciclos 690 V AC 50/60 Hz AC-22B 200 ciclos 500 V AC 50/60 Hz AC-23B 200 ciclos 415 V AC 50/60 Hz |
| ligações - terminais | Ligação de parafusos montante M10 630 A Ligação de parafusos jusante M10 630 A |
| binário de aperto | 20 N.m para terminal |
| largura | 250 mm |
| altura | 306 mm |
| profundidade | 130 mm |
| peso líquido | 3,5 kg |
| normas | EN/IEC 60947-1 EN/IEC 60947-3 |
| certificações de produtos | CE CCC EAC |
| classe de proteção contra choques eléctricos | Face frontal classe II |
|---|---|
| grau de proteção IP | Face frontal IP 3xem conformidade com IEC 60529 |
| grau de proteção IK | IK07em conformidade com EN 50102 |
| grau de poluição | 3em conformidade com IEC 60947 |
| temperatura do ar ambiente para operação | -20…70 °C |
| temperatura do ar ambiente para armazenamento | -50…85 °C |
