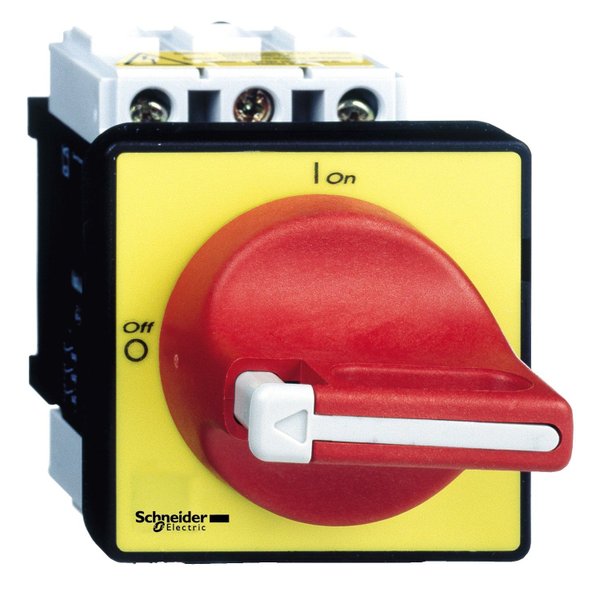

Chave seccionadora TeSys Vario para montagem em porta, 3 polos, 25A/690V, para aplicações de comutação de motores até 7,5kW@400V AC-23. Unidade completa composta por corpo de interruptor V0, manopla vermelha com placa frontal amarela 60x60mm KCD1PZ. Destinado ao uso de desconexão do interruptor de parada principal e de emergência. alça bloqueável, para 3 cadeados (a encomendar em separado). maçaneta com fixação central na porta, garantindo IP65 à fixação. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
| Fabricante | Schneider |
|---|---|
| Código Referência | VCD0 |
| Gama | TeSys |
| Nome do produto | TeSys VARIO |
| Product Type | Seccionador Interruptor de paragem de emergência |
| Composição do dispositivo | Interruptor Manusear |
|---|---|
| Suporte de montagem | Manusear: porta Interruptor: porta |
| Método de montagem | Buraco com 22,5 mm of manusear |
| Nível de desempenho | Alto desempenho |
| Número de polos | 3P |
| Tipo e composição dos contatos | 3 NA |
| [Ue] Tensão operacional nominal IEC | 690 V CA 50/60 Hz |
| Potência operacional nominal IEC em W | 11 kW a 500 V (CA -23A) 11 kW a 690 V (CA-3) 15 kW a 690 V (CA -23A) 4 kW a 230...240 V (CA-3) 5,5 kW a 400..0,415 V (CA-3) 7,5 kW a 500 V (CA-3) 5,5 kW a 230...240 V (CA -23A) 7,5 kW a 400..0,415 V (CA -23A) |
| [Ie] Corrente operacional nominal | 14,5 A CA-23 Ue: 400 V |
| [Ith] Corrente térmica convencional de ar livre | 25 A |
| [Ithe] Corrente térmica fechada convencional | 20 A |
| Capacidade de produção (I Rms) | 250 A a 400 V CA -21A 250 A a 400 V CA -22A 250 A a 400 V CA -23A |
| Capacidade de ruptura | 200 A a 400 V (CA -21A) 200 A a 400 V (CA -22A) 200 A a 400 V (CA -23A) |
| Corrente nominal condicional de curto-circuito | 10 kA a 400 V - fusível Associado 25 A aM 10 kA a 400 V - fusível Associado 25 A gG |
| [Icm] Capacidade nominal de produção de curto-circuitos | 1 kA a 400 V a Ipeak |
| [Icw] Corrente suportável nominal de curta duração | 300 A a 400 V duração: 1 s |
| [Uimp] Tensão suportável de impulso nominal | 8 kV |
| Adequação ao isolamento | Sim |
| Tipo de rede | CC CA |
| Classe de serviço intermitente | 30 |
| Tipo de controle | Punho giratório |
| Estilo de montagem do manípulo rotativo | Direto |
| Cor chave | Vermelho |
| Cor da placa frontal | Amarelo |
| Cadeado | 1 a 3 cadeados 4…8 mm |
| Marcação | 0 - 1 |
| Durabilidade mecânica | 100000 ciclos |
| Durabilidade eléctrica | 100000 ciclos CA-21 30000 ciclos CC-1...5 |
| Ligação do terminal IEC | Circuito de potência: Terminais de parafuso cabo 10 mm² - rigidez do Cabo: Sólido Circuito de potência: Terminais de parafuso cabo 6 mm² - rigidez do Cabo: Flexível - Com a extremidade do cabo |
| Torque de aperto | Circuito de potência: 2,1 N.m - ligar Terminais de parafuso |
| Dimensão da base | 60 x 60 mm |
| Altura | 74 mm |
| Largura | 60 mm |
| Peso do produto | 0,215 kg |
| Normas | IEC 60947-3 |
|---|---|
| Certificações de produtos | CCC CSA GL UL UKCA |
| Grau de proteção | IP20 conforme IEC 60529 IP65 |
| Tratamento de proteção | TC |
| Robustez mecânica | Vibrações 10 ... 150 Hz (1 gn) conforme IEC 60068-2-6 Choques 11 ms (30 gn) conforme IEC 60068-2-27 |
| Temperatura do ar ambiente para funcionamento | -20…50 °C |
| Resistência ao fogo | 960 °C para IEC 60695-2-1 |
