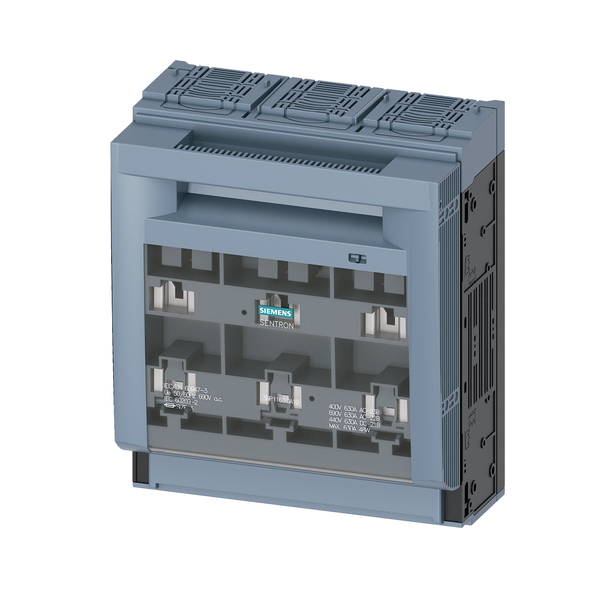

Chave Seccionadora Tripolar 630A 3NP1163-1DA10 Siemens
SENTRON, seccionadora-fusível sob carga 3NP1, de 3 polos, NH3, 630 A, para estrutura e instalação em placa de montagem, conexão plana, nível da cobertura 70mm
| Fabricante | SIEMENS |
|---|---|
| Modelo | 3NP1163-1DA10 |
| designação do produto | Interruptor-seccionador de corte em carga fusível 3NP1 | |
| Dados técnicos gerais | ||
| número de polos | 3 | |
| tipo de construção do aparelho | para montagem e instalação em placa de montagem | |
| tamanho da presilha de separação | 3 e 2 | |
| tamanho do elemento fusível | NH2, NH3 | |
| corrente de passagem com circuito fechado máximo | 60 kA | |
| durabilidade mecânica (ciclos de operação) típico | 1 000 | |
| valor I2t com circuito fechado máximo | 5 400 kA2.s | |
| fator de potência | ||
| - com AC-22 B | 0,65 | |
| - com AC-23 B | 0,35 | |
| - com carga capacitiva | -0,25 | |
| sistema de fusíveis | fusível NH | |
| Tensão | ||
| tensão de isolamento | ||
| - valor estipulado | 690 V | |
| - com grau de sujidade 3 com CA valor estipulado | 690 V | |
| - com grau de sujidade 2 com CA valor estipulado | 1 000 V | |
| fator de potência com AC-21 B | 0,95 | |
| resistência à tensão de choque valor estipulado | 8 kV | |
| tensão de serviço | ||
| - com CA valor estipulado máximo | 690 V | |
| - com CC valor estipulado | 440 V | |
| - com CC valor estipulado máximo | 440 V | |
| Classe de proteção | ||
| classe de proteção IP | ||
| - com circuito fechado com diafragma ou cobertura do terminal de cabo | IP40 | |
| - com circuito fechado sem diafragma ou cobertura do terminal de cabo | IP30 | |
| - aberto | IP20 | |
| Dissipação | ||
| potência de perda [W] | ||
| - com corrente estipulada térmica convencional sem fusível por polo | 30 W | |
| - com corrente estipulada térmica convencional sem fusível por aparelho | 90 W | |
| - com valor estipulado de corrente com CA com estado de funcionamento quente por polo | 78 W | |
| - do fusível por fusível máximo | 48 W | |
| corrente de passagem com ligação rápida máximo permitido | 50 kA | |
| Circuito principal | ||
| corrente de serviço | 630 A | |
| - com carga capacitiva com 400 V valor estipulado | 72 A | |
| - com carga capacitiva com 500 V valor estipulado | 55 A | |
| Conexões | ||
| secção transversal do condutor conectável para contactos principais | ||
| - unifilar ou fios múltiplos mínimo | 120 mm² | |
| - unifilar ou fios múltiplos máximo | 300 mm² | |
| - de vários fios mínimo | 120 mm² | |
| - de vários fios máximo | 300 mm² | |
| Torque de aperto no caso de ligação com parafuso | ||
| - mínimo | 10 N·m | |
| - máximo | 12 N·m | |
| tipo de secções transversais dos condutores conectáveis dos condutores laminados máximo | 40 x 18 mm | |
| tipo de sistema de ligação | Ligação plana | |
| Medidas | ||
| altura | 306 mm | |
| largura | 249,4 mm | |
| profundidade | 138,5 mm | |
| peso líquido | 4,63 kg | |
| Condições ambientais | ||
| temperatura ambiente durante o funcionamento | ||
| ? mínimo | -25 °C | |
| ? máximo | 55 °C | |
